Погрузчики, тележки, штабелёры





back001












back002





17
17 - 1
Обслуживание погрузчиков
Ремонт
Договора на обслуживание техники
Запчасти Yellowline
ОБСЛУЖИВАНИЕ ПОГРУЗЧИКОВ
Оформляйте договора на обслуживание погрузчиков и складской техники
на выгодных для Вас условиях. Быстро, выгодно, надёжно обеспечиваем
запасными частями на всю технику. На нашем складе широкий ассортимент
изделий и запасных частей.
Обслуживание других видов техники !





back003





17
17 - 2
ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
3-КОЛЁСНЫЕ ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
Грузоподъёмность: 1600, 1800 и 2000 кг
Складского запаса погрузчик 1800 кг
стандартное оснащение:
передние фары, задние габаритные огни
регулируемое водительское сиденье с ремнем безопасности
4 контура гидравлики, дающие возможность установки
дополнительного оборудования
триплексные мачты с высотой подъема 4,8 м и полным
свободным подъемом
механизм бокового смещения вил
плавное торможение при полном опускание вил
электрическое переключение направления хода
система водяного обеспечения аккумулятора с резервуаром
автоматическое зарядное устройство
зеркала заднего вида и звуковым сигналом заднегохода
шины из цельной литой резины
подставка с держателем для бумаг
съёмная грузовая каретка
тормоза не требуют обслуживания
срок гарантийного обслуживания один год или 1200 часов
работы (любое из условий)
дополнительные мачты и прочее оборудование :
двуплексные мачты свободного обзора с высотой подъема 2500 – 4500 мм
триплексные мачты с полным свободным подъемом и с высотой подъема 3500 – 7000 мм ( 1500
-1800 кг) и 3500- 6000 мм ( 2000 кг)
электрический "joystick" рычаг управления или "fingertips" кнопки управления всеми функциями
встроенный
гидравлический механизм бокового смещения вил и смещения каретки
пневматические не оставляющие следов шины





back004





17
17 - 3
ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
3-КОЛЁСНЫЕ ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
Удобство управления
Устройства управления расположены с учетом эргономики, что обеспечивает
эффективное и безопасное управление.
благодаря ступеньке подъём
на погрузчик безопасен и
прост
регулируемое рулевое колесо
оптимизирует
положение
водителя
строение мачты обеспечивает
отличную видимость
эффективное
и
точное
гидравлическое управление
Не требует обслуживания
благодаря
AC-двигателю
переменного тока и современ-
ной программной технике
марки MOFSET затраты по
обслуживаню минимальные.
эл. двигатель без угольных щеток
программное управление техникой
марки MOFSET, без контакторов
не
требующая
обслуживания
тормозная система
Экономичность
длинный срок гарантийного обслу-
живания (500 час. / 12 мес.),
благодаря чему затраты по
эксплуатации
минимальные.
Возврат
энергии
торможения
увеличивает ресурс работы без
подзарядки аккумулятора, таким
образом достигается увеличение
времени эксплуатации.
Программа управления движе-
нием обеспечивает “мягкие"
или “жесткие" параметры
движение, в зависимости от
желания водителя.
Система диагностики
погрузчика информирует о
возможных неисправностях,
что облегчает их устранение и
значительно сокращает время
ремонта.





back005





17
17 - 4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3-КОЛЁСНЫХ ЭЛЕКТРИЧЕСКИХ ПОГРУЗЧИКОВ
ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
Общие данные
СКЛАДСКОГО ХРАНЕНИЯ
Поставщик
HAKLIFT ABT OY
HAKLIFT ABT OY
HAKLIFT ABT OY
Источник энергии
Электроэнергия AC
Электроэнергия AC
Электроэнергия AC
Управление: оператор
Сидит
Сидит
Сидит
Номинальная грузоподъёмность
Q (тн)
1,6
1,8
2,0
Расстояние до центра тяжести
c (мм)
500
500
500
Расстояние от оси передних колёс до спинки вил
x (мм)
375
355
355
Колёсная база
y (мм)
1380
1358
1465
Масса / колёса / шины
Собственный вес с аккумулятором, без груза
кг
3120
3080
3370
Шины
цельная литая резина цельная литая резина
цельная литая резина
Размер шин, передние колёса
18x7-8
18x7-8
200/50-10
Размер шин, задние колёса
15x4,5-8
15x4,5-8
15x4,5-8
Число колёс, передние/задние (x=ведущие)
2x /2
2x/2
2x/2
Ширина колеи, передние колёса
b10 (мм)
970
902
915
Ширина колеи, задние колёса
b11 (мм)
166
175
175
Размеры
Угол наклона мачты, вперёд / назад
./. (.)
3/6
6,5/6,5
6,5/6,5
Высота по мачте, мачта сложена
h1 (мм)
2200
2175
2175
Высота свободного подъёма каретки
h2 (мм)
1260
1270
1270
Высота подъёма вил
h3 (мм)
5000
4800
4800
Высота по мачте, мачта раздвинута
h4 (мм)
5700
5745
5745
Высота по ограждению безопасности
h6 (мм)
2050
2100
2100
Общая длина, включая длину вил 1200 мм
l1 (мм)
3060
2970
3082
Длина до спинки каретки вил
l2 (мм)
1985
1900
2012
Общая ширина
b1/b2 (мм)
1150
1200
1200
Размеры вил (толщина x ширина x длина)
s.e.l (мм)
35X100X1200
40x100x1200
40x100x1200
Тип каретки вил по DIN 15 173, исполнение A
FEM2A
FEM2A
FEM2A
Ширина прохода с поддоном 800 x 1200 мм
Ast (мм)
3370
3270
3480
Радиус поворота
Wa (мм)
1585
1550
1658
Рабочие характеристики
Скорость хода с грузом / без груза
км/ч
11/12
14/14
13/13
Скорость подъёма каретки с грузом / без груза
м/сек
0,28/0,40
0,27/0,43
0,25/0,40
Скорость опускания каретки с грузом / без груза
м/сек
0,50/0,40
0,36/0,21
0,37/0,21
Подъём, преодолеваемый с грузом / без груза
%
10/15
15/16
12/13
Рабочий тормоз
Гидростат. + электич.
Гидростат. + электич.
Гидростат. + электич.
Привод
Мощность двигателя (60 мин. работы)
кВт
2x3,0
2x4,6
2x4,6
Мощность двигателя подъёма
кВт
9,2
8,6
8,6
Аккумулятор В / Aч, 5 час.
В/Aч
48/500
48/545
48/575
Вес аккумулятора
кг
744
880
970
Прочее
Тип системы управления движением
Impulse/Zapi
Impulse/Danaher
Impulse/Danaher
Рабочее давление
Mпa
17,5
14,5
14,5
Проток масла
л/мин.
20
20
20
Уровень шума на месте оператора EN 12 053
дБ (A)
65
65
65
Фаркоп / по DIN-тип
Пальцевой
Пальцевой
Пальцевой





back006





17
17 - 5
4-КОЛЁСНЫЕ ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
Гоузоподъёмность 2000, 2500, 3000, 4500 и
5000 кг
Складского запаса погрузчик 2500 кг
ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
стандартное оснащение:
передние фары, задние габаритные огни
регулируемое водительское сиденье с ремнем безопасности
4 контура гидравлики, дающие возможность установки
дополнительного оборудования
триплексные мачты с высотой подъема 4,8 м и полным
свободным подъемом
механизм ручного бокового смещения вил
плавное торможение при полном опускание вил
электрическое переключение направления хода
система водяного обеспечения аккумулятора с резервуаром
автоматическое зарядное устройство
зеркала заднего вида и звуковым сигналом заднегохода
шины из цельной литой резины
подставка с держателем для бумаг
съёмная грузовая каретка
срок гарантийного обслуживания один год или 1200 часов
работы (любое из условий)
дополнительные мачты и прочее оборудование :
двуплексные мачты свободного обзора с высотой подъема 2500 – 5000 мм
триплексные мачты с полным свободным подъемом и с высотой подъема 3500 – 6000 мм
(2000 -4500 кг) и 3500- 7000 мм ( 5000 кг)
гидравлический механизм бокового смещения вил и смещения каретки
из цельной литой резины не оставляющие следов шины





back007





17
17 - 6

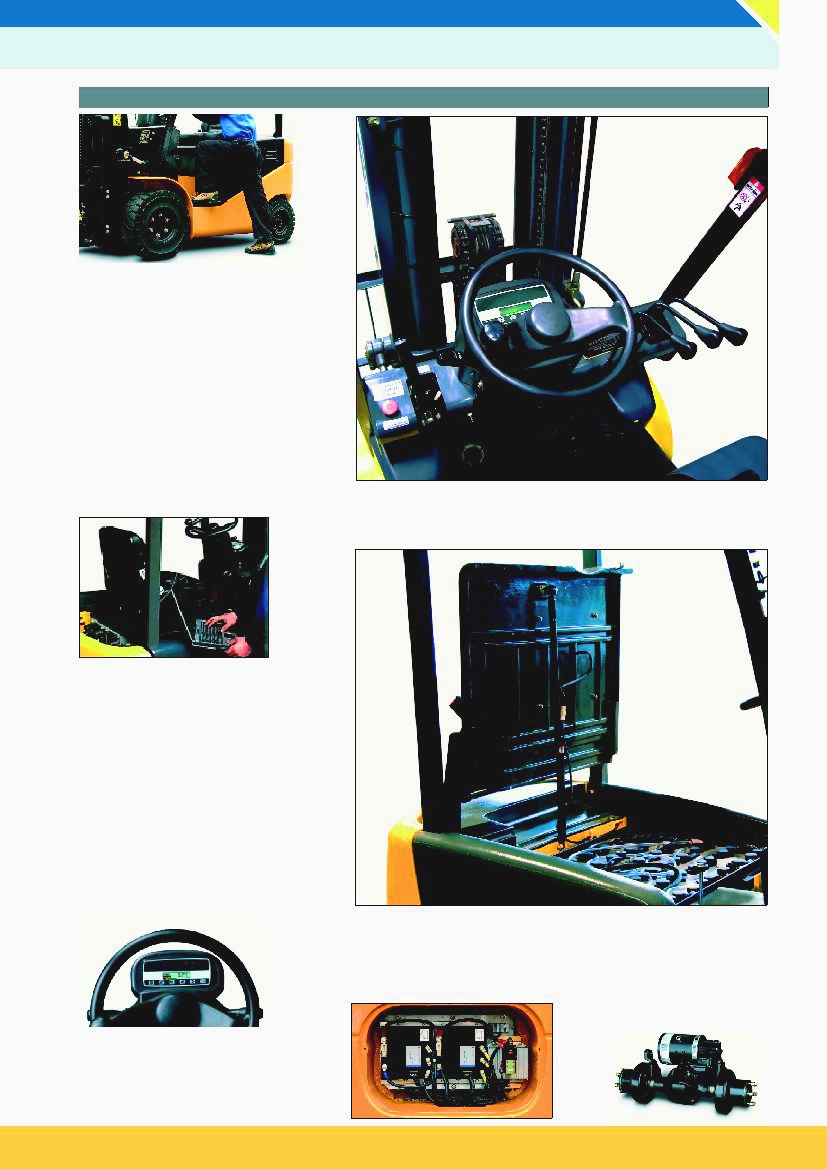

4-КОЛЁСНЫЕ ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
благодаря ступеньке подъём
на погрузчик безопасен и
прост
регулируемое рулевое колесо
оптимизирует
положение
водителя
строение мачты обеспечивает
отличную видимость
эффективное
и
точное
гидравлическое управление
Удобство управления
Устройства управления расположены с учетом эргономики, что
обеспечивает эффективное и безопасное управление.
Система диагностики погрузчика
информирует о возможных
неисправностях, что облегчает их
устранение и значительно сокращает
время ремонта.
Экономичность
длинный срок гарантийного обслу-
живания (500 час. / 12 мес.), благодаря чему
затраты по эксплуатации минимальные.
Возврат энергии торможения увеличивает
ресурс
работы
без
подзарядки
аккумулятора, таким образом достигается
увеличение времени эксплуатации.
эл. двигатель без угольных
щеток
программное
управление
техникой марки MOFSET, без
контакторов
Не требует обслуживания
благодаря
AC-двигателю
переменного тока и современ-
ной программной технике
марки MOFSET затраты по
обслуживаню минимальные.
программа управления движе-
нием обеспечивает “мягкие"
или “жесткие" параметры
движение, в зависимости от
желания водителя.





back008





17
17 - 7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4-КОЛЁСНЫХ ЭЛЕКТРИЧЕСКИХ ПОГРУЗЧИКОВ
ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ
Общие данные
СКЛАДСКОГО
ХРАНЕНИЯ
Поставщик
HAKLIFT
ABT OY
HAKLIFT
ABT OY
HAKLIFT
ABT OY
HAKLIFT
ABT OY
HAKLIFT
ABT OY
Источник энергии
Электроэнерг.
AC
Электроэнерг.
AC
Электроэнерг.
AC
Электроэнерг.
AC
Электроэнерг.
AC
Управление: оператор
Сидит
Сидит
Сидит
Сидит
Сидит
Номинальная грузоподъёмность
Q (тн)
2,0
2,5
3,0
4,5
5,0
Расстояние до центра тяжести
c (мм)
500
500
500
500
500
Расстояние от оси передних колёс до спинки вил
x (мм)
455
455
475
550
550
Колёсная база
y (мм)
1485
1485
1625
2000
2000
Масса / колёса / шины
Собственный вес с аккумулятором, без груза
кг
3700
4180
4960
6800
7100
Шины
литая резина литая резина литая резина литая резина литая резина
Размер шин, передние колёса
23X9-10
23X9-10
23X9-10
250 -15
250 -15
Размер шин, задние колёса
18X7-8
18X7-8
18X7-8
7.00-8
7.00-8
Число колёс, передние/задние (x=ведущие)
2x /2
2x /2
2x /2
2x /2
2x /2
Ширина колеи, передние колёса
b10 (мм)
1058
1058
1058
1130
1130
Ширина колеи, задние колёса
b11 (мм)
960
960
960
1100
1100
Размеры
Угол наклона мачты, вперёд / назад
./. (.)
5/6
5/6
5/6
6/12
6/12
Высота по мачте, мачта сложена
h1 (мм)
2196
2196
2221
2185
2185
Высота свободного подъёма каретки
h2(мм)
1150
1150
1079
1018
1018
Высота подъёма вил
h3 (мм)
4800
4800
4800
4500
4500
Высота по мачте, мачта раздвинута
h4 (мм)
5856
5856
5952
5670
5670
Высота по ограждению безопасности
h6 (мм)
2090
2090
2090
2050
2050
Общая длина, включая длину вил 1200 мм
l1 (мм)
3345
3395
3560
4215
4215
Длина до спинки каретки вил
l2 (мм)
2275
2325
2490
3015
3015
Общая ширина
b1/b2 (мм)
1200
1200
1200
1380
1380
Размеры вил (толщина x ширина x длина)
s.e.l (мм)
40X130X1200 40X130X1200 40X130X1200 55X150X1200 55X150X1200
Тип каретки вил по DIN 15 173, исполнение A
FEM2A
FEM2A
FEM2A
FEM3A
FEM4A
Ширина прохода с поддоном 800 x 1200 мм
Ast (мм)
3960
4010
4170
4642
4642
Радиус поворота
Wa (мм)
2040
2090
2230
2650
2650
Рабочие характеристики
Скорость хода с грузом / без груза
км/ч
10,5/11
10,5/11
10,6/12,8
13,5/13,5
13,0/13,5
Скорость подъёма каретки с грузом / без груза
м/с
0,28/0,44
0,27/0,43
0,25/0,40
0,26/0,42
0,25/0,40
Скорость опускания каретки с грузом / без груза
м/с
0,43/0,40
0,44/0,40
0,46/0,41
0,50/0,40
0,50/0,40
Подъём, преодолеваемый с грузом / без груза
%
13/14
13/14
13/14
14/15
13/14
Рабочий тормоз
Гидрост. +
электр.
Гидрост. +
электр.
Гидрост. +
электр.
Гидрост. +
электр.
Гидрост. +
электр.
Привод
Мощность двигателя (60 мин. работы)
кВт
10,5
10,5
10,6
2x16,6
2x16,6
Мощность двигателя подъёма
кВт
11,0
11,0
11,0
25,4
25,4
Аккумулятор В / Aч, 5 час.
В/Aч
48/600
48/600
48/600
80/700
80/700
Вес аккумулятора
кг
980
980
980
Прочее
Тип системы управления движением
Impulse/
Danaher
Impulse/
Danaher
Impulse/
Danaher
Impulse/
Danaher
Impulse/
Danaher
Рабочее давление
мПa
17,5
17,5
17,5
17,5
17,5
Проток масла
л/мин.
25
25
25
25
25
Уровень шума на месте оператора EN 12 053
дБ (A)
65
65
65
75
75
Фаркоп / по DIN-тип
Пальцевой
Пальцевой
Пальцевой
Пальцевой
Пальцевой





back009





17
17 - 8
ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ 2.500 - 5.000 кг
Грузоподъёмность: 1500, 1800, 2500, 3500, 5000, 7000, 8000, 10000, 14000, 16000 и 18000 кг
Складского хранения: 1800, 2500, 3500 и 5000 кг
стандартное оснащение 1500 , 1800 , 2500 и 3500 кг погрузчиков
с кабиной оператора
передние фары, задние габаритные огни и проблесковый маячок
регулируемое кресло оператора с подлокотниками и ремнём
безопасности
4-х клапанный гидравлический блок управления, дающий
возможность установки дополнительного оборудования
погрузчики складского хранения с дуплексной 3,3 метровой
мачтой (2500 и 3500 кг ) или триплексной 4,5 метровой
стандартной мачтой ( 3500 кг ) или 4,8 метровой мачтой ( 1500,
1800 и 2500 кг ) и полным свободным подъемом
плавное торможение при полном опускание вил
электрическое переключение направления хода
зеркала заднего вида и звуковым сигналом заднего хода
пневматические резиновые шины
обогрев кабины
подставка с держателем для бумаг
съёмная грузовая каретка
стеклоочиститель лобового стекла,
открывающиеся заднее и дверные окна
срок гарантийного обслуживания один
год или 1200 часов работы (любое из условий)
стандартное оснащение 5000 кг погрузчика с кабиной оператора
передние фары, задние габаритные огни и проблесковый маячок
регулируемое кресло оператора с подлокотниками и ремнём безопасности
4-х клапанный гидравлический блок управления, дающий возможность
установки дополнительного оборудования
триплексная 4,5 метровая мачта
гидравлический механизм бокового смещения вил и смещения каретки
плавное торможение при полном опускание вил
электрическое переключение направления хода
зеркала заднего вида и звуковым сигналом заднего хода
пневматические резиновые шины, передние колёса спаренные
обогрев кабины
стеклоочиститель лобового стекла,
открывающиеся заднее и дверные окна
срок гарантийного обслуживания один год или 1200 часов работы (любое из
условий)
стандартное оснащение 2500 и 3500 кг погрузчиков с ограждением
безопасности
передние фары, задние габаритные огни
регулируемое водительское сиденье с ремнем безопасности
4 контура гидравлики, дающие возможность установки
дополнительного оборудования
погрузчики складского хранения с дуплексной 3,3 метровой мачтой
или триплексной 4,5 метровой стандартной мачтой ( 3500 кг ) или
4,8 метровой мачтой ( 2500 кг ) и полным свободным подъемом
плавное торможение при полном опускание вил
электрическое переключение
направления хода
зеркала заднего вида и звуковым
сигналом заднего хода
пневматические резиновые шины
съёмная грузовая каретка
срок гарантийного обслуживания один
год или 1200 ч. работы
(любое из условий)
ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ





back010





17
17 - 9

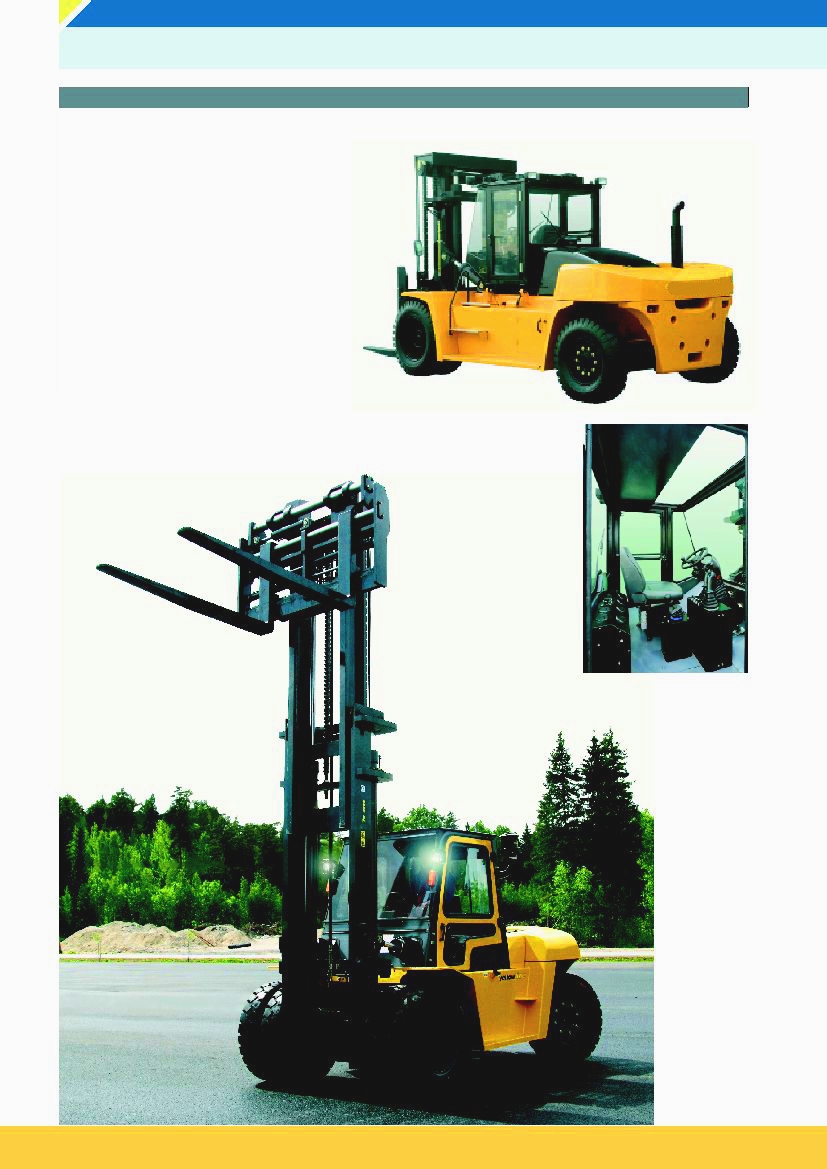

ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ 7.000 - 18.000 кг
ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ
стандартное оснащение 7000, 8000, 10000, 14000,
16000 и 18000 кг погрузчиков с кабиной оператора
передние фары, задние габаритные огни
регулируемое кресло оператора с подлокотниками
и ремнём безопасности
4-х клапанный гидравлический блок управления
гидравлический механизм бокового смещения вил
и смещения каретки
во всех моделях электрическое переключение
направления хода
плавное торможение при полном опускание вил
зеркала заднего вида и звуковым сигналом заднего
хода
пневматические резиновые шины, передние колёса
спаренные
обогрев кабины
срок гарантийного обслуживания один год или 1200
часов работы (любое из условий)





back011





17
17 - 10
дуплексная стандартная мачта с высотой подъёма 2500 – 5000 мм
дуплексная или триплексная мачта 2500 – 7000 мм
и полным свободным подъёмом
к моделям 5000 и 7000 кг заниженная кабина оператора, что позволяет въезд в морской контейнер
гидравлический механизм бокового смещения вил и смещения каретки
шины из цельной литой резины
не оставляющие следов
шины из цельной литой резины
спаренные передние колёса с широкими защитными крыльями, а также широкой грузовой спинкой каретки вил
катализатор
фльтр выхлопных газов и копоти
специальный глушитель
" finger tips" электрический джойстик вместо гидравлических рычагов управления
удлинённые вилы
ДОПОЛНИТЕЛЬНЫЕ МАЧТЫ И ДРУГОЕ ОБОРУДОВАНИЕ
катализатор
заниженная кабина оператора
ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ
дополнительные возможности грузовой
каретки: высоту одной из вил можно
регулировать
стандартная мачта
свободного обзора
триплексная мачта со свободным подъёмом,
гидравлический механизм смещения вил, спаренные
колёса





back012





17
17 - 11
ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ
Двигатель
Двигатель погрузчика типа YANMAR, CUMMINS, PERKINS или TCM надежны
и прочны. Выброс выхлопных газов соблюдается стандартом EURO IIIA.
Рекомендации по обслуживанию
при необходимости мероприятий по обслуживанию их осуществление
удобно и просто, благодаря откидной вверх крышки двигателя
техническое обслуживание производится через 250 часов работы, или
как минимум два раза в год
в техническом паспорте погрузчика указаны узлы, на которые обратить
внимание при обслуживании

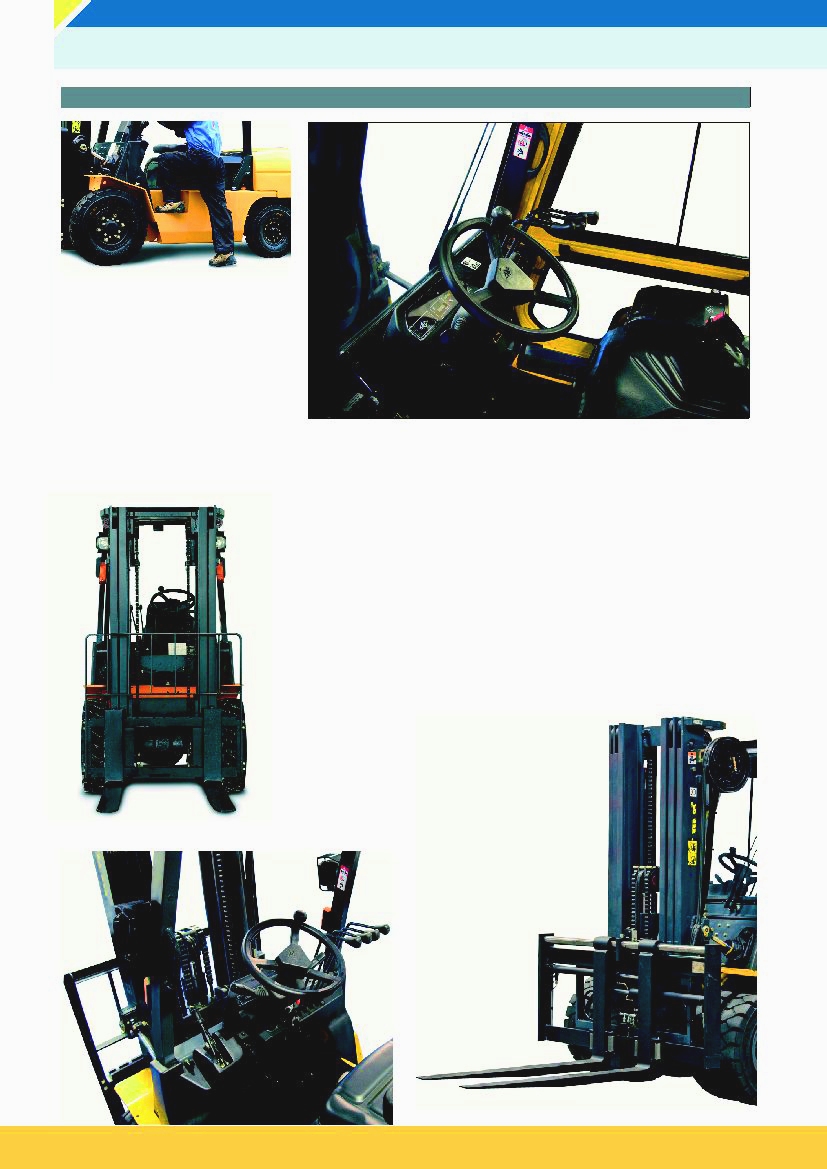

расположение педалей как в легковом
автомобиле
ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ
Стандартная мачта
благодаря ступеньке подъём
на погрузчик безопасен и
прост
регулируемое рулевое колесо
оптимизирует
положение
водителя
строение мачты обеспечивает
отличную видимость
эффективное
и
точное
гидравлическое управление
Удобство управления
Устройства управления расположены с учетом эргономики, что
обеспечивает эффективное и безопасное управление.





back013





17
17 - 12
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИЗЕЛЬНЫХ ПОГРУЗЧИКОВ 1,8 - 7,0 Т
ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ
Общие данные
СКЛАДСКОГО
ХРАНЕНИЯ
СКЛАДСКОГО
ХРАНЕНИЯI
СКЛАДСКОГО
ХРАНЕНИЯ
СКЛАДСКОГО
ХРАНЕНИЯ
Поставщик
HAKLIFT ABT
OY
HAKLIFT ABT
OY
HAKLIFT ABT
OY
HAKLIFT ABT
OY
HAKLIFT ABT
OY
Источник энергии
Дизельный
Дизельный
Дизельный
Дизельный
Дизельный
Управление: оператор
Сидит
Сидит
Сидит
Сидит
Сидит
Номинальная грузоподъёмность
Q (тн)
1,8
2,5
3,5
5,0
7,0
Расстояние до центра тяжести
c (мм)
500
500
500
500
600
Расстояние от оси передних колёс до спинки вил
x (мм)
408
475
485
555
615
Колёсная база
y (мм)
2410
1650
1760
2100
2250
Масса / колёса / шины
Собственный вес с аккумулятором, без груза
кг
2930
3765
4555
6750
9300
Шины
пневм.резина пневм.резина пневм.резина пневм.резина пневм.резина
Размер шин, передние колёса
6.50-10-10PR 7.00-12-12PR 28x9-15-12PR 3.00-15-14PR 8.25-15-14PR
Размер шин, задние колёса
5.00-8-10PR
6.00-9-10PR
6.50-10-10PR 7.00-12-12PR 8.25-15-14PR
Число колёс, передние/задние (x=ведущие)
2x /2
2x /2
2x/2
2x /2
4x /2
Ширина колеи, передние колёса
b10 (мм)
900
965
1005
1190
1489
Ширина колеи, задние колёса
b11 (мм)
900
970
974
1130
1460
Размеры
Угол наклона мачты, вперёд / назад
./. (.)
6/12
6/12
6/12
6/12
6/12
Высота по мачте, мачта сложена
h1 (мм)
2235
2210
2260**
2370
2720***
Высота свободного подъёма каретки
h2 (мм)
1290
1165
1130
1340
1323***
Высота подъёма вил
h3 (мм)
4800
4800
4500
4500
4500
Высота по мачте, мачта раздвинута
h4 (мм)
5755
5855
5640**
5840
5917***
Высота по ограждению безопасности
h6 (мм)
2110
2120
2150
2250
2280
Общая длина, включая длину вил 1200 мм
l1 (мм)
3500
3675
3870
4415
4800
Длина до спинки каретки вил
l2 (мм)
2300
2605
2800
3215
3600
Общая ширина
b1/b2 (мм)
1080
1155
1225
1490
1990
Размеры вил (толщина x ширина x длина)
s.e.l (мм)
38x100x1200 40x122x1200
45x140x1200 50X150X1200 65X150X1200
Тип каретки вил по DIN 15 173, исполнение A
FEM2A
FEM2A
FEM3A
FEM4A
FEM4A
Ширина прохода с поддоном 800 x 1200 мм
Ast (мм)
3855
4075
4260
4862
5287
Радиус поворота
Wa (мм)
2005
2235
2415
2810
3200
Рабочие характеристики
Скорость хода с грузом / без груза
км/ч
14,5/12
18/19
18/19
20/25
20/26
Скорость подъёма каретки с грузом / без груза
м/сек
0,50/0,55
0,50/0,54
0,36/0,51
0,38/0,45
0,34/0,45
Скорость опускания каретки с грузом / без груза
м/сек
0,45/0,50
0,50/0,43
0,50/0,43
0,50/0,45
0,45/0,40
Подъём, преодолеваемый с грузом / без груза
%
20/20
25/28
25/28
20/20
20/20
Рабочий тормоз
Мех./Гидр.
Мех./Гидр..
Мех./Гидр.
Мех./Гидр.
Мех./Гидр..
Привод
Тип двигателя
Yanmar
TCM/Yanmar TCM/Yanmar
Perkins
Cummins
QSB4.5T
Мощность двигателя
кВт
32,8
37 / 44,3
37 / 44,3
56
82
Номинальные обороты
об/мин
2450
2500
2500
2200
2200
Число цилиндров/рабочий объём
4/2659
4/3168 /
4/3319
4/3168 /
4/3319
4/3300
6/4460
Расход топлива
л
50
60
60
80
120
Тип системы управления движением
Автомат.
Автомат.
Автомат.
Автомат.
Автомат.
Рабочее давление
мПа
14,5
17,5
17,5
17,5
17,5
Прочее
Проток масла
л/мин.
60
60
60
60
60
Уровень шума на месте оператора
дБ (A)
89
89
89
89
89
Фаркоп
Пальцевой
Пальцевой
Пальцевой
* 4800 мм подъём триплексной мачтой с полным свободным подъёмом
** 4500 мм подъём триплексной мачтой с полным свободным подъёмом
*** 4500 мм подъём триплексной мачтой с полным свободным подъёмом





back014





17
17 - 13
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИЗЕЛЬНЫХ ПОГРУЗЧИКОВ 10,0 - 18,0 Т
ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ
*4500 мм триплексная мачта и полный свободный подъём
**4500 мм дуплексная стандартная мачта
Общие данные
Поставщик
HAKLIFT ABT
OY
HAKLIFT ABT
OY
HAKLIFT ABT OY HAKLIFT ABT
OY
HAKLIFT ABT OY
Источник энергии
Дизельный
Дизельный
Дизельный
Дизельный
Дизельный
Управление: оператор
Сидит
Сидит
Сидит
Сидит
Сидит
Номинальная грузоподъёмность
Q (тн)
8,0
10,0
14,0
16,0
18,0
Расстояние до центра тяжести
c (мм)
600
600
900
1200
900
Расстояние от оси передних колёс до спинки вил
x (мм)
705
730
890
890
930
Колёсная база
y (мм)
2500
2800
3650
3650
3650
Масса / колёса / шины
Собственный вес с аккумулятором, без груза
кг
11300
13000
22700
24300
24300
Шины
пневм.резина пневм.резина пневм.резина пневм.резина пневм.резина
Размер шин, передние колёса
9.00-20-14PR 9.00-20-14PR 12.00-24-20PR 12.00-24-20PR 12.00-24-20PR
Размер шин, задние колёса
9.00-20-14PR 9.00-20-14PR 12.00-24-20PR 12.00-24-20PR 12.00-24-20PR
Число колёс, передние/задние (x=ведущие)
4x /2
4x /2
4x/2
4x /2
4x /2
Ширина колеи, передние колёса
b10 (мм)
1600
1600
2230
2230
2230
Ширина колеи, задние колёса
b11 (мм)
1700
1700
2340
2340
2340
Размеры
Угол наклона мачты, вперёд / назад
./. (.)
6/12
6/12
6/12
6/12
6/12
Высота по мачте, мачта сложена
h1 (мм)
3500**
3650**
4150**
4300**
4300**
Высота свободного подъёма каретки
h2 (мм)
200**
200**
Высота подъёма вил
h3 (мм)
4500
4500
4500
4500
4500
Высота по мачте, мачта раздвинута
h4 (мм)
5710**
6055**
6400**
6550**
6550**
Высота по ограждению безопасности
h6 (мм)
2490
2490
3200
3200
3200
Общая длина, включая длину вил 1200 мм
l1 (мм)
5400
5740
7130
7130
7190
Длина до спинки каретки вил
l2 (мм)
3896
4235
5300
5300
5360
Общая ширина
b1/b2 (мм)
2165
2165
2950
2950
2950
Размеры вил (толщина x ширина x длина)
s.e.l (мм) 75X160X1500 80X160X1500 105X200X1820 105X200X1820 105X200X1820
Тип каретки вил по DIN 15 173, исполнение A
FEM4A
FEM4A
FEM4A
FEM4A
FEM4A
Ширина прохода с поддоном 800 x 1200 мм
Ast (мм)
5943
6317
7853
7853
7919
Радиус поворота
Wa (мм)
3690
4050
5000
5000
5000
Рабочие характеристики
Скорость хода с грузом / без груза
км/ч
22/26
22/26
22/27
22/27
22/27
Скорость подъёма каретки с грузом / без груза
м/сек
0,35/0,45
0,35/0,45
0,35/0,42
0,35/0,42
0,35/0,42
Скорость опускания каретки с грузом / без груза
м/сек
0,45/0,40
0,45/0,40
0,45/0,40
0,35/0,32
0,37/0,33
Подъём, преодолеваемый с грузом / без груза
%
20/20
20/20
20/20
20/20
20/20
Рабочий тормоз
Мех./Гидр.
Мех./Гидр..
Мех./Гидр.
Мех./Гидр.
Мех./Гидр..
Привод
Тип двигателя
Cummins
QSB4.5T
Cummins
QSB4.5T r
Cummins
QSB6.7
Cummins
QSB6.7
Cummins
QSB6.7
Мощность двигателя
кВт
82
82
142
142
142
Номинальные обороты
об/мин
2200
2200
2300
2300
2300
Число цилиндров/рабочий объём
6/4460
6/4460
6/5900
6/5900
6/5900
Расход топлива
л
120
120
280
280
280
Тип системы управления движением
Автомат.
Автомат.
Автомат.
Автомат.
Автомат.
Рабочее давление
мПа
17,5
17,5
21
21
21
Прочее
Проток масла
л/мин.
60
60
60
60
60
Уровень шума на месте оператора
дБ (A)
89
89
89
93
93
Фаркоп
Пальцевой
Пальцевой
Пальцевой





back015





17
17 - 14
ПОГРУЗЧИКИ НА СЖИЖЕННОМ ГАЗЕ
погрузчики ABT Yellowline грузоподъемностью
1800 - 7000 кг
складского запаса погрузчики 1800, 2500 и 3500 кг
высота подъёма 3,3 м - 7,0 м в зависимости от модели
мачты стандартные свободного обзора или полным свободным подъёмом
вилы с ручным смещением и гидравлическим боковым смещением каретки или гидравлическим
смещением вил и боковым смещением каретки
пневматические шины (стандартные) или упругие цельные из литой резины шины, не
оставляющие следов
двигатели типа Nissan или GM
во всех моделях электрический переключатель направления движения
в некоторых моделях
фльтр выхлопных газов и копоти, спаренные передние колеса, сиденье с
гидроамортизацией
во всех моделях: защитные дуги или отапливаемая кабина
дополнительные опции от ведущих фирм-изготовителей Cascade, Arvi Helin и т.д.
дополнительное оснащение: подставка для двух газовых баллонов
гарантийный срок один год или 1200 часов ( любое из условий)
ПОГРУЗЧИКИ НА СЖИЖЕННОМ ГАЗЕ





back016





17
17 - 15
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЗЧИКОВ НА СЖИЖЕННОМ ГАЗЕ
ПОГРУЗЧИКИ НА СЖИЖЕННОМ ГАЗЕ
Общие данные
СКЛАДСКОГО
ХРАНЕНИЯI
СКЛАДСКОГО
ХРАНЕНИЯI
СКЛАДСКОГО
ХРАНЕНИЯI
Поставщик
HAKLIFT ABT
OY
HAKLIFT ABT
OY
HAKLIFT ABT
OY
HAKLIFT ABT
OY
HAKLIFT ABT
OY
Источник энергии
Сжиж. газ
Сжиж. газ
Сжиж. газ
Сжиж. газ
Сжиж. газ
Управление: оператор
Сидит
Сидит
Сидит
Сидит
Сидит
Номинальная грузоподъёмность
Q (тн)
1,8
2,5
3,5
5,0
7,0
Расстояние до центра тяжести
c ( (мм)
500
500
500
600
600
Расстояние от оси передних колёс до спинки вил
x (мм)
408
475
485
615
615
Колёсная база
y (мм)
2410
1650
1760
2100
2250
Масса / колёса / шины
Собственный вес с аккумулятором, без груза
кг
2930
3765
4555
8000
9300
Шины
пневм.резина пневм.резина пневм.резина пневм.резина пневм.резина
Размер шин, передние колёса
6.50-10-10PR 7.00-12-12PR 28x9-15-12PR 8.25-15-14PR
8.25-15-14PR
Размер шин, задние колёса
5.00-8-10PR
6.00-9-10PR
6.50-10-10PR 8.25-15-14PR
8.25-15-14PR
Число колёс, передние/задние (x=ведущие)
2x /2
2x /2
2x/2
4x /2
4x /2
Ширина колеи, передние колёса
b10 (мм)
900
965
1005
1489
1489
Ширина колеи, задние колёса
b11 (мм)
900
970
974
1460
1460
Размеры
Угол наклона мачты, вперёд / назад
./. (.)
6/12
6/12
6/12
6/12
6/12
Высота по мачте, мачта сложена
h1 (мм)
2235
2210
2260*
2720*
2720*
Высота свободного подъёма каретки
h2 (мм)
1290
1165
1130
1323
1323*
Высота подъёма вил
h3 (мм)
4800
4800
4500
4500
4500
Высота по мачте, мачта раздвинута
h4 (мм)
5755
5855
5640*
5917*
5917*
Высота по ограждению безопасности
h6 (мм)
2110
2120
2150
2260
2260
Общая длина, включая длину вил 1200 мм
l1 (мм)
3500
3675
3870
4675
4800
Длина до спинки каретки вил
l2 (мм)
2300
2605
2800
3475
3600
Общая ширина
b1/b2 (мм)
1080
1155
1225
1990
1990
Размеры вил (толщина x ширина x длина)
s.e.l (мм) 38x100x1200
40x122x1200
45x140x1200 65X150X1200 65X150X1200
Тип каретки вил по DIN 15 173, исполнение A
FEM2A
FEM2A
FEM3A
FEM4A
FEM4A
Ширина прохода с поддоном 800 x 1200 мм
Ast (мм)
3855
4075
4260
5136
5287
Радиус поворота
Wa (мм)
2005
2235
2415
3160
3200
Рабочие характеристики
Скорость хода с грузом / без груза
км/ч
14,5/12
18/19
18/19
20/26
20/26
Скорость подъёма каретки с грузом / без груза
м/сек
0,50/0,55
0,50/0,54
0,36/0,51
0,34/0,45
0,34/0,45
Скорость опускания каретки с грузом / без груза
м/сек
0,45/0,50
0,5070,43
0,50/0,43
0,45/0,40
0,45/0,40
Подъём, преодолеваемый с грузом / без груза
%
20/20
25/28
25/28
20/20
20/20
Рабочий тормоз
Мех./Гидр.
Мех./Гидр.
Мех./Гидр.
Мех./Гидр.
Мех./Гидр.
Привод
Тип двигателя
Nissan
Nissan
Nissan
GM
GM
Мощность двигателя
кВт
36,8
44
44
74
74
Номинальные обороты
об/мин
2600
2500
2500
2300
2300
Число цилиндров/рабочий объём
4/1982
4/2472
4/2472
6/4294
6/4294
Объём газового баллона
кг
11
11
11
11
11
Тип системы управления движением
Автомат.
Автомат.
Автомат.
Автомат.
Автомат.
Рабочее давление
мПа
14,5
17,5
17,5
17,0
17,0
Прочее
Проток масла
л/мин.n
60
60
60
60
60
Уровень шума на месте оператора
дБ (A)
89
89
89
89
89
Фаркоп
Пальцевой
Пальцевой
Пальцевой
*4500 мм триплексная мачта и полный свободный подъём





back017





17
ПОГРУЗЧИК С ВЫДВИГАЮЩЕЙСЯ ВПЕРЁД МАЧТОЙ
Погрузчик представляет серию погрузчиков ABT с выдвигающейся
вперёд мачтой компактных размеров, хорошего дизайна, с
превосходными техническими характеристиками, первоклассной
проходимостью и надёжным управлением. Погрузчик с выдвигающейся
мачтой незаменим при работах в узких или тесных помещениях, с
высокими стеллажами, для подъёма тяжёлых грузов.
Максимально учтено все необходимое для удобства оператора.
Просторное рабочее место оператора гарантирует удобную позу,
а благодаря обширной видимости рабочей зоны работа проходит
успешно. Работа оператора полностью механизирована. Практически
бесшумная работа погрузчика создаёт приятную рабочую обстановку.
Блоки управления CURTIS и панель приборов измерения обеспечивают
надежный и оптимальный режим работы погрузчика.
Благодаря технологии CURTIS MOSFET SHOPPER работа двигателя
энергосберегаема и беззвучна. Асинхронный двигатель (AC)
обеспечивает плавное движение и ровное быстрое ускорение. Возврат
энергии торможения увеличивает время работы аккумулятора.
Особенности управления и форма конструкции обеспечивают движение
мачты вперёд и черезвычайно малый радиус поворота. Большой угол
поворота в 90 градусов улучшает управление погрузчиком и рабочие
характеристики, предусматривает работу в узких и тесных помещениях.
Легкий и быстрый доступ к системам электроники и рабочим узлам
обеспечивают удобное проведение мероприятий по обслуживанию и
ремонту погрузчика.
Грузоподъёмность 1200, 1400, 1600 и 2000 кг
Складского запаса 1600 кг
Стандартное оснащение:
AC -двигатель
механизм бокового смещения каретки
PU полиуретановые рабочее и вспомогатнльные
колёса
аккумулятор с автоматическим зарядным
устройством
выключатель экстренной остановки
3-х клапанный гидравлический блок управления
подлокотники, защитные стёкла для рук
кресло оператора с высокой спинкой
Led измерительные приборы, Lcd измеритель
времени работы
рабочие фары + сигнальный маячок
педаль безопасности
использована технология управления CURTIS
MOSFET SHOPPER
Дополнительное оснащение:
четвёртый клапан гидравлического блока
управления
механизм бокового смещения вил
дуплексная мачта 2700 - 4500 мм
триплексная мачта 4300 - 8000 мм и полным
свободным подъёмом
более мощный аккумулятор
защитное покрытие передних колёс
Поставщик
HAKLIFT ABT OY
Модель
CQD16J
Источник энергии
AC электродвигатель
Управление: оператор
сидит
Номинальная грузоподъёмность
кг
1600
Расстояние от оси рабочего колёса до
спинки вил
мм
600
6
Высота подъёма груза
мм
5000/6000/7000/8000
7
Высота свободного подъёма каретки
мм
1700/2000/2380/2725
8
Размеры вил (толщина x ширина x длина)
мм
920 x 100 x 35
9
Наружная ширина вил (мин/ макс)
мм
220 / 896
10
Угол наклона мачты, вперёд / назад
.° / .°
2 / 4
11
Расстояние от оси передних колёс до
спинки вил
мм
330
12
Длина погрузчика
мм
1802
13
Ширина погрузчика
мм
1240
14
Высота погрузчика
мм
2100
17
Радиус поворота
мм
1675
Скорость хода
км/час
10,2
Скорость подъма (с грузом)
мм/сек
220
22
Движение мачты вперёд
мм
542
Вес погрузчика
кг
3000
Колёсная база
мм
1420
Тип аккумулятора
D-500
Мощность аккумулятора
В /Aчас
48 / 500
Вес аккумулятора
кг
900
Мощность двигателя хода
кВт
5,5
Мощность двигателя подъёма
кВт
12,8
Блок управления
Curtis
длина поддона
ширина поддона
зазор безопасности
17 - 15А





back018





17
17 - 16
ПОДЪЁМНАЯ ПЛАТФОРМА ДЛЯ ПОГРУЗЧИКА
АДАПТЕРЫ К ПОГРУЗЧИКАМ
ДОПОЛНИТЕЛЬНЫЕ ВИЛЫ ДЛЯ ПОГРУЗЧИКОВ
полностью складная, занимает мало места
оборудована колесами, удобна при
перемещении
максимальная грузоподъемность 300 кг
размеры платформы 1000 х 1000 мм
высота в рабочем состоянии 2180 мм
быстро и просто надевается на вилы погрузчика
подходит для вил шириной 195 мм и высотой
80 мм
не подвергать термообработке
Комплект страховки.
Дополнительная информация
в разделе 22.
Код изделия: TRUNOKO300
простой и быстрый способ удлинить вилы погрузчика
очень устойчивая конструкция
подходит для всех вил высотой 50 мм и шириной 100 мм
конструкция предотвращает скольжение доп. вил
длина вил 1525 мм и 2134 мм
вес 44 кг/пара и 62 кг/пара
не подвергать термообработке
ВНИМАНИЕ! Допустимое удлинение рабочих вил не более
50 %. Допустимая нагрузка на дополнительную длину
70 кг/25 мм
ПОДЪЁМНИК ДЛЯ БОЧЕК
для стандартных бочек на 200 л
макс. вес бочки 365 кг
простое и быстрое крепление
поворачивание бочки возможно также не сходя
с автопогрузчика
вес 70 кг
предназначается для промышленности,
ферм,
строительных подрядчиков...
маркировка ЕС
не подвергать термообработке
Код изделия: TYNN365TRU
Под заказ другие размеры и модели.
Код изделия: TRUJATKO1525 (1525 мм)
TRUJATKO2134 (2134 мм)





back019





17
17 - 17
ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА
быстро и просто надевается на вилы погрузчика
подходит для вил шириной 180 мм и толщиной 60 мм
грузоподъемность от 606 до 3000 кг, в зависимости от вылета стрелы
регулируемое положение крюка 576 – 3512 мм
минимальный вылет стрелы 2138 мм
крюк с вертлюгом и защелкой
маркировка ЕС
Код изделия: TRUKPU3000
АДАПТЕРЫ
1,0 тн адаптер с крюком для одного
зуба вил
подходит для вил шириной 100 мм и
толщиной 50 мм
маркировка ЕС
Код изделия: TRUNP1
1,5 тн адаптер для биг-бэгов
подходит для вил шириной 100 мм
и толщиной 50 мм
маркировка ЕС
Код изделия: TRUNP15SS
Адаптеры для подъёма грузов.
Быстро и легко крепятся на вилы.
2,5 тн адаптер с крюком для двух
зубьев вил
подходит для вил шириной 145 мм и
толщиной 55 мм
крюк с вертлюгом и защелкой
Код изделия: TRUNP2.52
АДАПТЕРЫ К ПОГРУЗЧИКАМ





back020





17
17 - 18
АДАПТЕРЫ К ПОГРУЗЧИКАМ
УСТРОЙСТВО С БОКОВЫМ СМЕЩЕНИЕМ ВИЛ
минимум перемещений
быстрая обработка груза
экономит время, деньги,
уменьшает износ погрузчика
Современная промышленность
наряду с эффективной обработкой
грузов и материалов обращает
внимание на культуру производства
Устройством достигается
более эффективная обработка
и транспортировка грузов с
облегчение действий оператора
по сравнению с эксплуатацией
тяжёлых вил, требующих ручной
установки.
Оператор из кабины погрузчика
управляет всеми действиями вил.
Особенности устройства
интегральное
крепление на крюк, согласно
стандарта ISO 2328
хороший обзор
с установленными
гидравлическими шлангами
регулировочный клапан
обеспечивает одновременное
движение вил
для достижения равномерного
движения вилы вешаются на
круглый стержень
опорные ролики и втулки
лакированы и имеют нипели для
смазки
грузоподъёмность 1-10 тн
ДОПОЛНИТЕЛЬНЫЕ ВИЛЫ ДЛЯ ПОГРУЗЧИКОВ
ЦЕПИ ПРОТИВ СКОЛЬЖЕНИЯ / ШИНЫ / АККУМУЛЯТОРЫ
складского запаса вилы на 1500 кг - 7000 кг
повышенной прочности и износостойкости
изготовитель Cascade
FEM 2A грузоподъёмность 1800 кг, длина 1220мм, ширина 100мм, толщина 35мм TRUHA1.512K
FEM 2A грузоподъёмность 2500 кг, длина 1220мм, ширина 122мм, толщина 40мм TRUHA2.512K
FEM 3A грузоподъёмность 4000 кг, длина 1220мм, ширина 122мм, толщина 50мм TRUHA3.512K
FEM 3A грузоподъёмность 4500 кг, длина 1220мм, ширина 150мм, толщина 50мм TRUHA4.512K
FEM 4A грузоподъёмность 6000 кг, длина 1220мм, ширина 150мм,толщина 60мм ТRUHA6.012K
FEM 4A грузоподъёмность 7000 кг, длина 1220мм, ширина 150мм,толщина 60мм ТUHA7.012K
FEM 1 грузоподъёмность 0 - 999 кг
FEM 2 грузоподъёмность 1000 - 2500 кг
FEM 3 грузоподъёмность 2501 - 4999 кг
FEM 4 грузоподъёмность 5000 - 8000 кг
КОД ИЗДЕЛИЯ
Другие размеры под заказ.
быстро и просто надеваются на шины,
обеспечивают безопасность в зимнее
время
форма и звенья цепи придают
устойчивость на снегу и льду
уменьшают износ шин
складского запаса Gunnebo и Ottinger
Другие размеры и модели под заказ.
Код цепей против скольжения и их
соответсвие шинам:
ШИНА
КОД ИЗДЕЛИЯ
6.50-10
TRULUMIK1.8T
7.00-12
TRULUMIK2.5T
28x9-15(8,15-15)
TRULUMIK3.5T
300-15
TRULUMIK300-15
8.25-15
TRULUMIK5.0T
Gunnebo
Ottinger
Внимание !
Вилы требуют замены при износе 10 % и более от
номинальной прочности (ISO5057)
Поставляем также шины для погрузчиков и
аккумуляторы. Спрашивайте дополнительно!
МОДЕЛЬ ВИЛ





back021





17
17 - 19
Макс.
грузоподъём.
кг
(центр тяж 500 мм)
Высота
подъёма
мм
Макс.
ширина
мм
Макс.
длина
мм
Макс.
высота
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
(с аккум.)
Код изделия
1000
190
550
1755
1244
550
1150
150
HAVA1000EL
ЭЛЕКТРИЧЕСКАЯ ВИЛОЧНАЯ ТЕЛЕЖКА ABT 1000 КГ
предназначены для складских и
производственных помещений и т.д.
удобна для работы в тесных помещениях
малогабаритная, радиус поворота всего 1560
мм
эффективный привод хода
надёжные электро-магнитные тормоза
минимальная высота вил 75 мм
аккумулятор 24 В / 38 Aч
встроенное зарядное устройство
гарантийный срок 1 год
маркировка ЕС
СКЛАДСКАЯ ТЕХНИКА
3-Х КОЛЁСНЫЕ ЭЛЕКТРИЧЕСКИЕ ТЯГАЧИ 2000 / 4000 КГ
стандартное оснащение:
оборудованы передней фарой, задними
фонарями, а также стоп-сигналами, светом и
звуковым сигналом заднего хода, поворотными
сигнальными фонарями сзади и спереди
регулируемое водительское сиденье с ремнем
безопасности
электродвигатель
Curtis переменного тока (АС),
рабочее напряжение 48 В
система водяного обеспечения аккумулятора с
резервуаром
автоматическое зарядное устройство
литые безкамерные не оставляющие следов
шины
фаркоп
маркировка ЕС
срок гарантийного обслуживания один год или
1200 часов работы (любое из условий)
2000 кг
4000 кг
Модель
ТТ320
ТТ440
Скорость хода с грузом км/ч
6
6
Скорость хода без гр.
км/ч
13
13
Радиус поворота
мм
1600
1760
Длина тягача
мм
1690
1845
- ширина
мм
800
800
- высота
мм
1236
1238
Колёсная база
мм
1140
1295
Дорожный просвет
мм
80
80
Вес
кг
780
900
Привод
кВт
AC 2.0
AC 4.28
Код изделия
TRUKVETO2E TRUKVETO4E
Дополнительное оснащение:
зеркала
разные варианты кресел
пневматические шины
проблесковый маячок
регулируемый по высоте фаркоп
выдвижная опора для замены
аккумулятора





back022





17
17 - 20
ЭЛЕКТРИЧЕСКАЯ ВИЛОЧНАЯ ТЕЛЕЖКА ABT 1200 КГ
jпредназначены для складских и
производственных помещений и т.д.
удобна для работы в тесных помещениях
малогабаритная, радиус поворота всего 1400
мм
с учетом эргономики REMA-рулевое колесо
эффективный привод хода
надёжные электро-магнитные тормоза
диаметр приводного колеса 250 мм
минимальная высота вил 85 мм
аккумулятор 24 В / 120 Aч
встроенное зарядное устройство
индикатор зарядки аккумулятора
гарантийный срок 1 год
маркировка ЕС
Макс.
грузоподъём.
кг
(центр тяж 500 мм)
Высота
подъёма
мм
Макс.
ширина
мм
Макс.
длина
мм
Макс.
высота
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
(с аккум.)
Код изделия
1200
205
735
1572
1400
550
1150
270
HAVA1200EL
Макс.
грузоподъём.
кг
(центр тяж 600 мм)
Высота
подъёма
мм
Макс.
ширина
мм
Макс.
длина
мм
Макс.
высота
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
(с аккум.)
Код изделия
2000
205
754
1858
1450
550
1150
360
HAVA2000EL
ПЕРЕЖВИЖНАЯ ЭЛЕКТРИЧЕСКАЯ ВИЛОЧНАЯ ТЕЛЕЖКА ABT С ПЛАТФОРМОЙ 2000 КГ
предназначены для складских и
производственных помещений и т.д.
удобна для работы в тесных помещениях
малогабаритная, радиус поворота всего 1940
мм
платформа поднимается вверх, укорачивая
общую длину в тесных помещениях
с учетом эргономики REMA-рулевое колесо
эффективный привод хода
надёжные электро-магнитные тормоза
скорость хода с грузом 5,8 км/ч и без груза 6,2
км/ч
диаметр приводного колеса 250 мм
минимальная высота вил 85 мм
аккумулятор 24 В / 200 Aч
в аккумуляторе централ. водяная система
быстрая замена аккумулятора с боку
поставляется с автоматическим зарядным
устройством
индикатор зарядки аккумулятора
гарантийный срок 1 год
маркировка ЕС
СКЛАДСКАЯ ТЕХНИКА





back023





17
17 - 21
САМОХОДНЫЙ ШТАБЕЛЁР ABT С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ 1000 / 1500 КГ
Макс.
грузоподъём.
кг
(центр тяж
500 мм)
Высота
подъёма
мм
Макс.
ширина
мм
Макс.
длина
мм
Макс.
высота
мм
Радиус
поворота
мм
Ширина
вил
мм
Длина
вил
мм
Скорость
хода с
грузом
км/час
Скорость
хода с
грузом
км/час
Скорость
хода без
груза
км/час
Вес
кг
(с аккум.)
Код изделия
1000
3000
790
1900
2090
2055
580
1150
24/200
4,24
5,6
900
PINK100030FE
1500
3000
790
1900
2090
2055
580
1150
24/240
4,24
5,6
960
PINK150030FE
1500
4500
1035
1955
2090
1629
580
1150
24/275
4,5
5,6
1540
PINK150045FE
СКЛАДСКАЯ ТЕХНИКА
ШТАБЕЛЁР ABT С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ 1000 КГ
для складских и производственных работ
легко передвигать и управлять на ровной
поверхности
удобен в узких проходах
диаметр разворота всего 1340 мм
хорошая эргономика
оснащен механическим тормозом
двигатель подъёма ISKRA
аккумулятор 12 В / 200 Aч
поставляется с автоматическим зарядным
устройством
индикатор зарядки аккумулятора
гарантийный срок 1 год
маркировка ЕС
Макс.
грузоподъём.
кг
(центр тяж 500 мм)
Высота
подъёма
мм
Макс.
ширина
мм
Макс.
длина
мм
Макс.
высота
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
(с аккум.)
Код изделия
1000
3000
722
1890
2090
550
1150
420
PINK100030
для складских и производственных работ
оснащен откидной площадкой для
передвижения на штабелёре, высота
свободного подъёма каретеи 1540 мм
удобен в узких проходах
смягчены откидные боковые ограждения
безопасности
хороший обзор рабочей зоны
MOSFET программное обеспечение
скорость подъёма 80 мм/сек
мощность двигателя хода - 0,75 kВт (3 м
подъём), 0,9 kВт (4,5 м подъём)
мощность двигателя подъёма – 2,2 kВт (3 м
подъём), 3 kВт (4,5 м подъём)
с учетом эргономики REMA-рулевое колесо
в аккумуляторе централ. водяная система
быстрая замена аккумулятора с боку
поставляется с автомат. зарядным устройством
индикатор зарядки аккумулятора
гарантийный срок 1 год
маркировка ЕС





back024





17
17 - 22
САМОХОДНЫЙ ШТАБЕЛЁР ABT С ДВОЙНЫМИ ВИЛАМИ И ЭЛЕКТРОПРИВОДОМ 1000 / 1500 КГ
можно перемещать по два поддона
одновременно
для складских и производственных работ
оснащен откидной площадкой для
передвижения на штабелёре, высота
свободного подъёма каретеи 1540 мм
удобен в узких проходах
смягчены откидные боковые ограждения
безопасности
хороший обзор рабочей зоны
MOSFET программное обеспечение
скорость подъёма 100 мм/сек
мощность двигателя хода - 1,20 кВт , АС
мощность двигателя подъёма – 2,2 кВт
с учетом эргономики REMA-рулевое колесо
в аккумуляторе централ. водяная система
быстрая замена аккумулятора с боку
поставляется с автомат. зарядным устройством
индикатор зарядки аккумулятора
гарантийный срок 1 год
маркировка ЕС
Макс.
грузоподъём.
кг
(центр тяж
500 мм)
Высота
подъёма
мм
Макс.
ширина
мм
Макс.
длина
мм
Макс.
высота
мм
Радиус
поворота
мм
Ширина
вил
мм
Длина
вил
мм
Скорость
хода с
грузом
км/час
Скорость
хода с
грузом
км/час
Скорость
хода без
груза
км/час
Вес
кг
(с аккум.)
Код изделия
1500
3500
780
1930
2352
1750
650
1150
24/240
4
5
1020
PINK150035CDD
Макс.
грузоподъём-
ность, кг
Высота
подъёма
мм
Макс.
ширина
мм
Макс.
длина
мм
Макс.
высота
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
Код изделия
1000
1525
680
1550
1990
540
1170
230
HAVA1000PI
1000
1600
890
1450
1980
320-750
900
240
HAVA1000PIS
1000
2850
680
1550
1980
540
1170
370
HAVA1000PIK
ШТАБЕЛЁР ABT БЕСПРИВОДНОЙ
для складских работ, погрузочных работ в
малотоннажных грузовых автомобилях и т.п.
высота подъёма поддона 1525, 1600 и 2850 мм
скоростной подъём без груза
регулируемые или нерегулируемые вилы
оснащен ручным тормозом
нейлоновые колёса
гарантийный срок 1 год
маркировка ЕС
регулируемые
вилы
НОЖНИЦЕОБРАЗНАЯ ВИЛОЧНАЯ ТЕЛЕЖКА ABT 1000 КГ
высота подъёма поддона 800 мм
ручной или электрический привод
для сборочных, складских и т.п. работ
нейлоновые колёса
зарядное устройство на 12 В в электротележке
угол поворота 210
°
гарантийный срок 1 год
маркировка ЕС
Макс.
грузопо-
дъёмность, кг
Привод
Мин.
высота
вил, мм
Высота
подъёма
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
Код изделия
1000
ручной
85
800
550
1150
98
HAVA1SAKSI
1000
электро
85
800
550
1245
181
HAVA1SAKEL
ручной привод
ШТАБЕЛЁРЫ
электропривод





back025





17
17 - 23
ВИЛОЧНАЯ ГИДРАВЛИЧЕСКАЯ ТЕЛЕЖКА ABT 2000 КГ
высококачественные
гидравлические тележки
двухосные передние
колеса
нейлоновые колёса
легка и удобна в
обращении
угол поворота 190°
гарантийный срок 1 год
маркировка ЕС
Колёса
Макс.
грузопо-
дъёмность
кг
Мин.
высота
вил
мм
Высота
подъёма
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
Код
изделия
Нейлон
2000
75
190
550
1150
55
HAVA2000
Угол поворота 190° обеспе-
чивает лёгкое и быстрое
вращение тележки,
гидравлическая система не
требует обслуживания, что
облегчает эксплуатацию.
Разметка на вилах для
поперечной установки
поддона предотвращает
его поломку.
двухосные передние
колеса
ВИЛОЧНАЯ ГИДРАВЛИЧЕСКАЯ ТЕЛЕЖКА ABT 2500 КГ
Разметка на вилах для
поперечной установки под дона
предотвращает его поломку.
Колёса
Макс.
грузопо-
дъёмность
кг
Мин.
высота
вил
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
Код изделия
нейлон
2500
200
550
1150
80
HAVA2500
полиурет.
2500
200
550
1150
80
HAVA2500PU
вулколлан
2500
200
550
1150
80
HAVA2500VUL
металлич.
2500
200
550
1150
85
HAVA2500STE
высококачественные
гидравлические тележки
двухосные передние колеса
нейлоновые, полиуретановые,
металлические или
вулколлановые поворотные
колёса (бесшумные и лёгкие)
легка и удобна в обращении
угол поворота 210°
гарантийный срок 1 год
маркировка ЕС
ГИДРАВЛИЧЕСКИЕ ВИЛОЧНЫЕ ТЕЛЕЖКИ
Двухосные передние колёса и
вспомогательные колёса сзади
облегчают захват поддонов с
грузом и ускоряют обработку
груза.
Угол поворота 210°
обеспечивает лёгкое
и быстрое вращение
тележки, гидравлическая
система не требует
обслуживания, что
облегчает эксплуатацию.





back026





17
17 - 24
ВИЛОЧНАЯ ГИДРАВЛИЧЕСКАЯ ТЕЛЕЖКА - ВЕСЫ ABT 2000 КГ
Колёса
Макс.
грузопо-
дъёмность
кг
Мин.
высота
вил
мм
Высота
подъёма
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
Код
изделия
Vulkolla
3500
85
205
550
1150
100
HAVA3500
Teras
5000
90
200
580
1150
192
HAVA5000
ВИЛОЧНАЯ ГИДРАВЛИЧЕСКАЯ ТЕЛЕЖКА ABT 3500 КГ И 5000 КГ
вилочная тележка с весами точностью 0,5
кг при взвешивании до 200 кг
оснащена четырмя датчиками, что
позволяет с высокой точностью взвешивать
даже небольшие упаковки
большой жидкокристаллический дисплей с
функцией тарирования
автоматическое отключение тока, что
сберегает работу аккумулятора
работает также напрямую от сети
двухосные колёса спере-ди и
вспомогательные колёса сзади облегчают
захват поддонов с грузом и ускоряют
обработку груза
полиуретановые колёса
угол поворота 210° обеспечивает
лёгкое и быстрое вращение тележки,
гидравлическая система не требует
обслуживания, что облегчает эксплуатацию
вмонтированное зарядное утройство
гарантийный срок 1 год
маркировка ЕС
HAVA3500
HAVA5000
высококачественные
гидравлические тележки
двухосные передние
колеса
тележки 3500 кг
с бесшумными
вулколлановыми
колёсами, 5000 кг
с металлическими
колёсами
легка и удобна в
обращении
угол поворота 210°
обеспечивает лёгкое
и быстрое вращение
тележки, гидравлическая
система не требует
обслуживания, что
облегчает эксплуатацию
двухосные колёса спере-
ди и вспомогательные
колёса сзади облегчают
захват поддонов с грузом
и ускоряют обработку
груза
гарантийный срок 1 год
маркировка ЕС
ГИДРАВЛИЧЕСКИЕ ВИЛОЧНЫЕ ТЕЛЕЖКИ
двухосные колёса спере-ди и
вспомогательные колёса сзади
облегчают захват поддонов с грузом
и ускоряют обработку
угол поворота 210°
обеспечивает лёгкое и
быстрое вращение тележки,
гидравлическая система не
требует обслуживания, что
облегчает эксплуатацию
Макс.
грузопо-
дъёмность
кг
Мин.
высота
вил
мм
Высота
подъёма
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
Код изделия
2000
85
200
550
1150
105
HAVA2000V





back027





17
17 - 25
СПЕЦИАЛЬНЫЕ ГИДРАВЛИЧЕСКИЕ ВИЛОЧНЫЕ ТЕЛЕЖКИ ABT
Модель
Колёса
Макс.
грузопо-
дъёмность
кг
Мин.
высота
вил
мм
Высота
подъёма
мм
Ширина
вил
мм
Длина
вил
мм
Вес
кг
Код изделия
короткая
нейлон
2500
85
200
550
600
65
HAVA2500LY600
короткая
нейлон
2500
85
200
550
800
75
HAVA2500LY
длинная
нейлон
2000
85
200
550
1500
112
HAVA2015PI
длинная
нейлон
1500
85
200
550
2000
98
HAVA1500PI
низкая
нейлон
1500
52
200
550
1150
76
HAVA1500M
не ржавеющая
нейлон
2000
85
200
550
1150
86
HAVA2500R
горячая оцинков. нейлон
2000
85
200
550
1150
82
HAVA2500G
с боковым ходом нейлон
1200/2000
85
205
540
1150
75
HAVA2012SS
с подъёмной
мачтой
пневматич.
1000
60
260
200-700
800
295
HAVA1000HEAVY
пять разновидностей длины вил
длина вил: 600, 800, 1150, 1500 и 2000 мм
укороченные модели для работы в тесных помещениях с
грузовыми полуподдонами
длинные модели для перемещения двух грузовых поддонов
одновременно или специальных грузов
низкая модель для одноразовых грузовых поддонов
не ржавеющая с гальванической обработкой модель
предназначена для работы в пищевой промышленности или в
условиях с повышенной влажностью
модель с боковым ходом тележки для работы в тесных
помещениях или перемещения длинных предметов
во всех моделях двухосные передние колеса и не требующая
обслуживания гидравлическая система
угол поворота 210°
маркировка ЕС
Короткая модель
длина вил
600 и 800 мм
Низкая модель
минимальная
высота вил 52 мм
Не ржавеющая
модель для
пищевой
промышленности
Длинная модель
длина вил
1500 мм и 2000 мм
ГИДРАВЛИЧЕСКИЕ ВИЛОЧНЫЕ ТЕЛЕЖКИ
продолжение на следующей странице





back028





17
Модель с обработкой
горячей оцинковкой
для пищевой
промышленности
Модель с боковым ходом тележки.
Колёса бокового хода приводятся в
действие при подъёме тележки на
высоту 185 мм.
Грузоподъёмность при боковом ходе
1200 кг.
Модель с подъёмной
мачтой.
Вилы тележки
откидываются
вверх. Регулируемая
ширина вил.
17 - 26
предотвращает движение тележки во время транспортировки или хранении
оснащен магнитом, упор можно крепить на корпус тележки
простой способ предотвращения повреждений вилочных тележек и транспортных средств при
транспортировке, погрузочных работах.
Код изделия: HAVASTOP
МАГНИТНЫЙ ПРОТИВООТКАТНЫЙ УПОР ДЛЯ ГИДРАВЛИЧЕСКИХ ВИЛОЧНЫХ ТЕЛЕЖЕК
ГИДРАВЛИЧЕСКИЕ ВИЛОЧНЫЕ ТЕЛЕЖКИ
