РАСПОЛОЖЕНИЕ ГРУЗА
СЦЕПЛЕНИЕ /СИЛА СТЯЖКИ
ПРАВИЛА КРЕПЛЕНИЯ ГРУЗОВ
ПРАВИЛА КРЕПЛЕНИЯ ГРУЗОВ
В Финляндии действуют правила крепления грузов при наземных перевозах, принятые Евросоюзом и действующие
на всей его территории. В Финляндии правила регламентированы инструкцией Министерства транспорта и связи
№ 940/82.
Инструкцией установлены рабочие нагрузки для приспособлений крепления грузов.
Рабочие нагрузки для приспособления крепления груза расчитывают таким образом, что для металлических частей
используется коэффициент запаса прочности 1,4 , а для текстильных частей он составляет 2,0. Например, если
прочность на разрыв храпового механизма и крюка составляет 5000 кг, а прочность на разрыв полиэстеровой ленты
4000 кг, то рабочая нагрузка ремня крепления расчитывается по наименьшей прочности или прочности ленты, т.е.
4000 кг : 2,0. Таким образом, рабочая нагрузка ремня 2000 кг.
Если прочность на разрыв полиэстеровой ленты была бы 7000 кг, то рабочая нагрузка ремня было бы 3500 кг, т.к.
рабочие нагрузки металлических частей составляет 5000 кг : 1,4 или 3571 кг.
В других странах Евросоюза действует термин прочности стяжки или LASHING CAPACITY ( LC ).
При расчете для металлических частей используется коэффициент запаса прочности 2,0 , а для текстильных частей
3,0. Тогда, например, для стяжного ремня рабочая нагрузка 2000 кг, значение LC составляет 1600 кг, которое
выражается в деканьютонах, или 1600 daN. Стяжной ремень рабочей нагрузки 3500 кг, значение LC составляет
2500 кг или 2500 daN.
Остальные правила крепления грузов являются теми же. Груз закрепляют таким образом, чтобы передний
стяжной ремень удерживал весь вес груза, а боковые и задний ремни удерживали половину веса груза. При
расчете берут во внимание коэффициент сцепления груза и платформы грузового автомобиля.

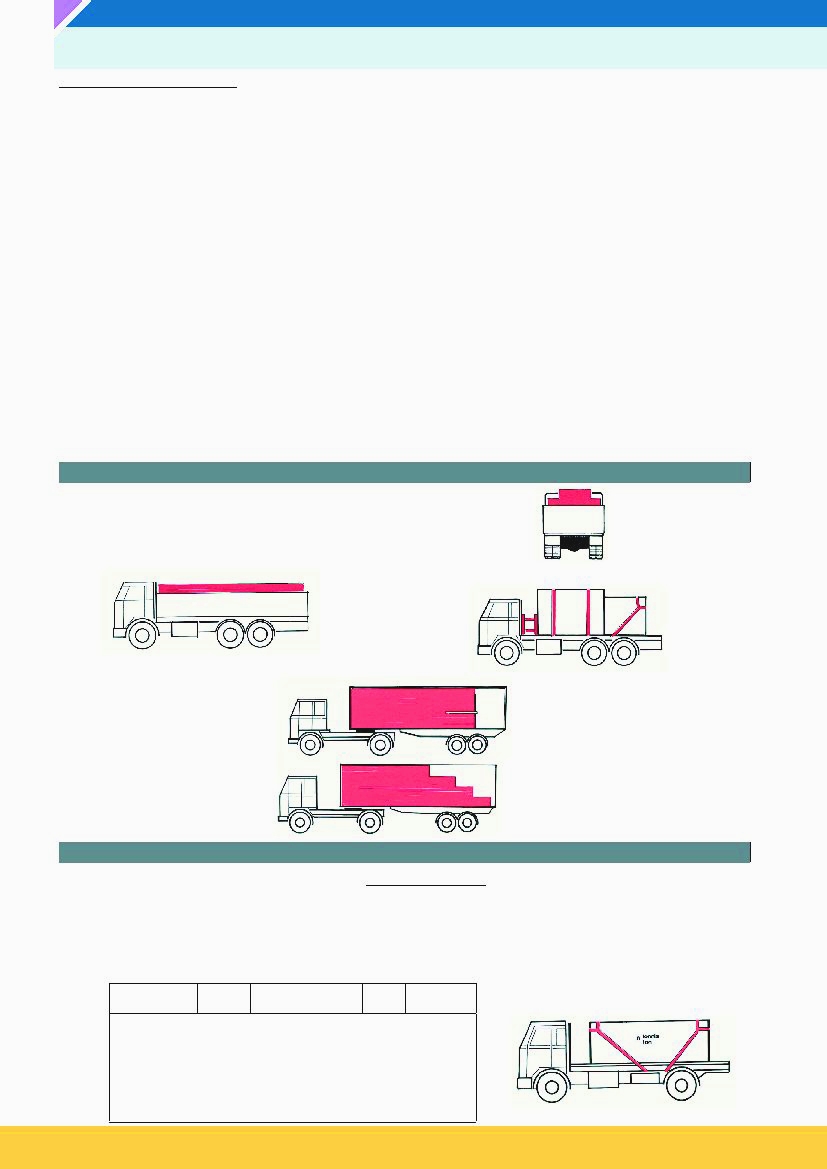

Расположите груз равномерно по
длине и ширине платформы кузова
Обратите внимание на
равномерную погрузку
груза
Центр тяжести вниз
Сделайте упоры к
передней стенке кузова
автомобиля
Закрепите груз после частичной
разгрузки
Обратите внимание на
равномерное распределение
груза
Величина силы сцепления зависит
от шероховатости соприкосаемых
поверхностей и веса груза. Сцепление
значительно уменьшают лёд, загрязнение
и влага. Площадь соприкосаемых
поверхностей не влияет на силу трения.
платформа коэф.сцеплен.
сухая 0,3
мокрая 0,2
со снегом 0,1
Пример.
Вес груза 8 тн. Коэффициент сцепления
между грузом и днищем кузова автомобиля
0,2. Сила сцепления (0,2х8 тн)=1,6 тн (16 кN)
Тогда стяжные ремни:
- передний 8 тн - 1,6 тн = 6,4 тн (64 кN)
- боковые 4 тн - 1,6 тн = 2,4 тн (24 кN)
- задний 4 тн - 1,6 тн = 2,4 тн (24 кN)
Сила стяжки
Направление
крепления
Ремень,
тн
Коэф.сцепления- 0,2
0,2х16тн=3тн
Всего,
тн
Рекомен-
довано, тн
Вперед .60°
14
3
17
16
4х3,5тн
Боковые=90°
5,3
3
8,3
8
0,25х6х3,5 тн
Назад .60°
7
3
10
8
2х3,5 тн
back003
11
11 - 2
ПРОВЕРКА КРЕПЛЕНИЯ
УГОЛ КРЕПЛЕНИЯ
ПРИМЕРЫ КРЕПЛЕНИЯ ГРУЗОВ
ТРАНСПОРТИРОВКА ТЕХНИКИ
ТРАНСПОРТИРОВКА КОНТЕЙНЕРОВ
ПРАВИЛА КРЕПЛЕНИЯ ГРУЗОВ
Инструкция Министерства транспорта и
связи № 940/82
Касается:
грузовых автомобилей
•
прицепов грузовых автомобилей,
•
превышающих 3,5 тн
•
Необходимо убедиться, что выдерживает:
переднее крепление весь вес груза
•
боковое и заднее крепления половину
•
веса груза
Наибольшую силу стяжки достигают при
горизонтальном креплении. Силу стяжки
можно расчитать согласно таблицы.
Угол стяжки Сила стяжки %
от номин. прочности
0 - 60
° 100
70° 70
80° 35
90° 25
Крепление тяжелых листов
Крепление бетонных колец
Высота деревянного упора
1/5 от радиуса кольца
Крепление бумажных
рулонов
Включите ручной тормоз и наименьшую передачу транспортируемого средства
1.
Необходимо закрепить гидравликой оснащенные части транспортируемого средства, н-р,
2.
гидравлический цилиндр замком или др. механическим способом во избежание повреждений во
время транспортировки.
Прочно закрепите технику от любых перемещений.
3.
Закрепите оборудование во
избежание перемещений
При транспортировке контейнеров необходимо
использовать оснащенную контейнерными замками
транспортную платформу
Если контейнер не скреплен замками, то
его необходимо закрепить не менее, чем
четырмя отдельными ремнями.
Контейнерный замок
back004
11
11 - 3

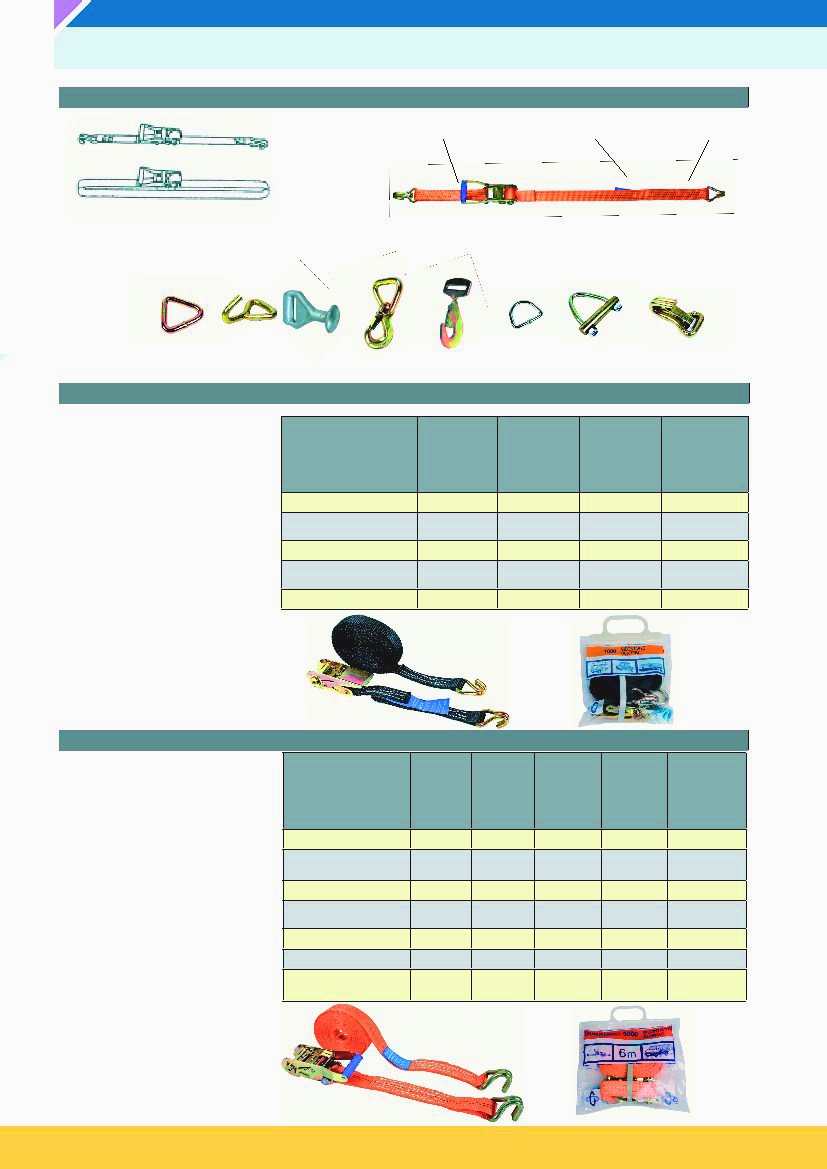

РЕМНИ КРЕПЛЕНИЯ
Тип
ремня
Прочность
стяжки
кг
Прочность
на разрыв
напрямую
кг
Стандартная
длина
м
Код
изделия
Кольцевой
1000
500
5
SV100051
С двумя
концевиками
1000
500
0,4 + 4,6
SV100052
Рабочий конец
1000
500
4,6
SVTP1000
Храповый механизм
+ короткий конец
1000
500
0,4
SVKKP1000
Храповый механизм
SVKI1000
Рабочий конец Храповой механизм Короткий конец
СТЯЖНЫЕ РЕМНИ ABT-1000
с двумя
концевиками -
крюками
кольцевой

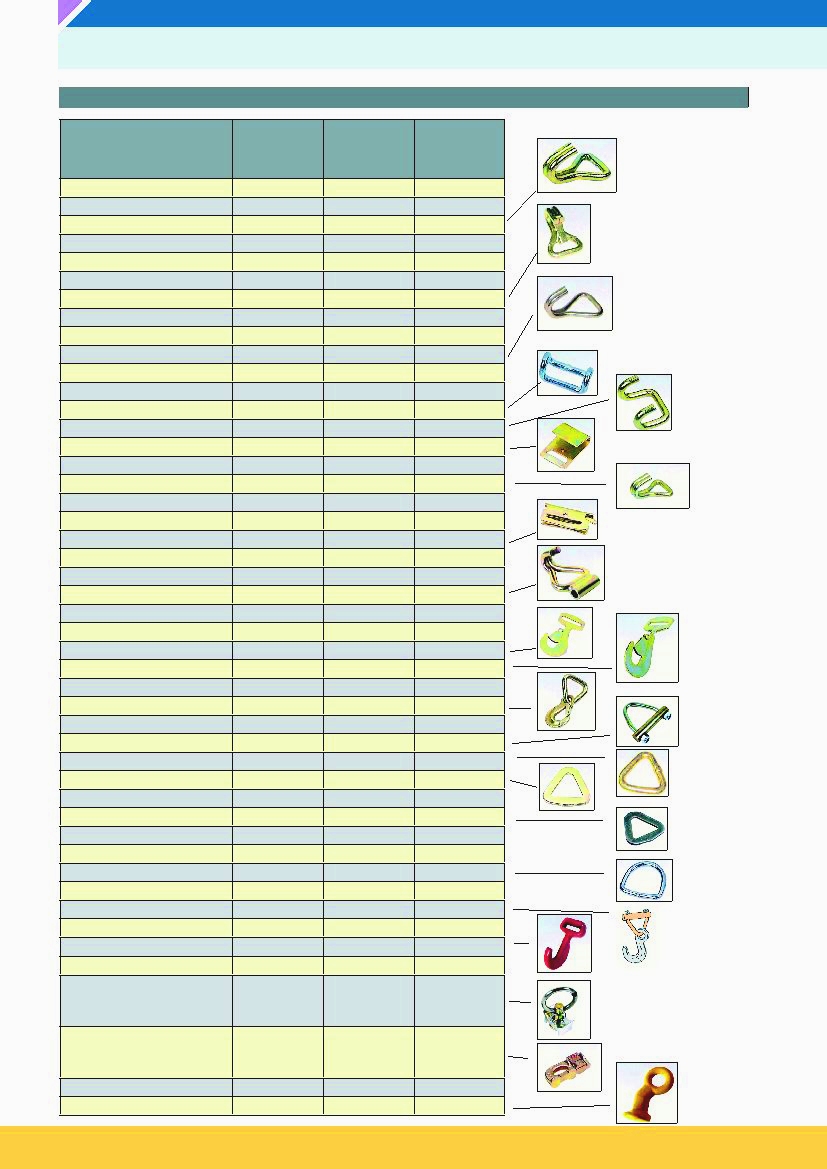

ВАРИАНТЫ КОНЦЕВИКОВ КРЕПЁЖНЫХ РЕМНЕЙ
к коду изделия добавляют код концевика, н-р SV2000102K
•
K
L EL M
N R S
IXI

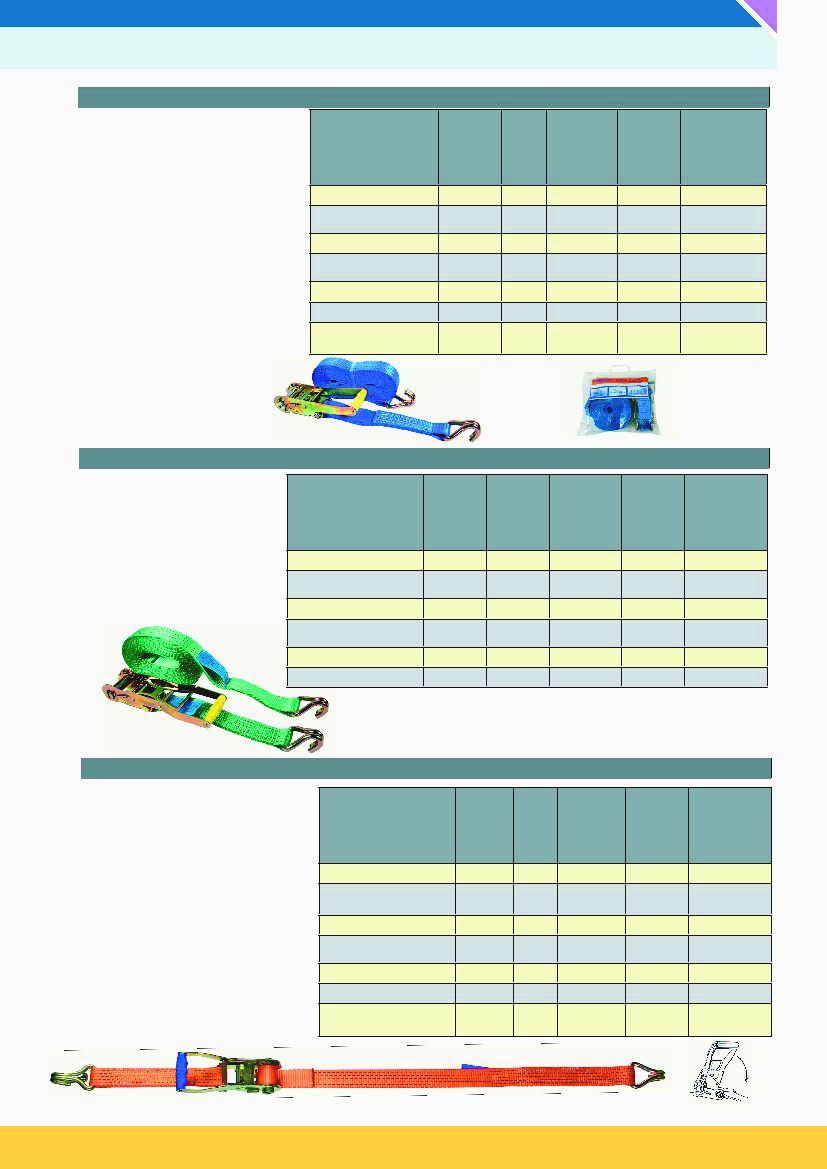

СТЯЖНЫЕ РЕМНИ ABT-1500
для крепления груза в
•
прицепе автомобиля (не
для профессионального
использования)
стандарт. концевики - стальные
•
двойные крюки
прочность на разрыв ленты
•
шириной 35 мм - 3000 кг
материал ленты- 100% полиэстер
•
варианты концевиков: K, L, IXI
•
концевики и храповой механизм
•
из нержавеющей стали
стандартные ремни упакованы
•
в пластиковые пакеты с
нанесённым штрих - кодом
в ящике по 25 шт
•
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
Кольцевой
1500
1000
2500
6
SV150061
С двумя
концевиками
1500
1000
2500
0,5 + 5,5
SV150062
Рабочий конец
1500
1000
2500
5,5
SVTP1500
Храповый механизм
+ короткий конец
1500
1000
2500
0,5
SVKKP1500
Храповый механизм
SVKI1500
Короткий конец
1500
1000
2500
0,4
SVKP1500
Нержав. с двумя
концевиками
1500
1000
2500
0,5 + 5,5
SV150062R
для крепления груза в
•
прицепе автомобиля (не
для профессионального
использования)
стандарт. концевики - стальные
•
двойные крюки
прочность на разрыв ленты
•
шириной 25 мм - 1100 кг
материал ленты- 100% полиэстер
•
вариант концевиков: R
•
концевики и храповой механизм
•
из нержавеющей стали
стандартные ремни упакованы в
•
пластиковые пакеты с нанесённым
штрих - кодом
в ящике по 50 шт
•
back005
11
11 - 4

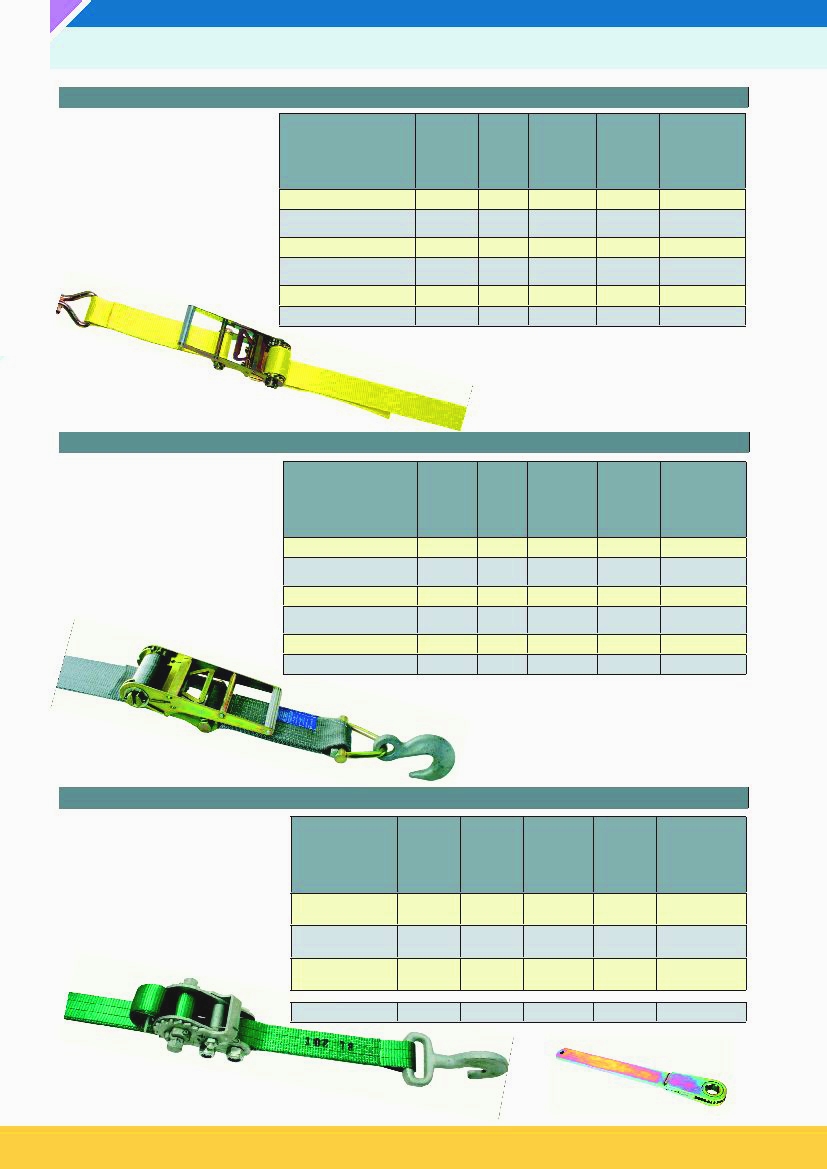

СТЯЖНЫЕ РЕМНИ ABT-2000
СТЯЖНЫЕ РЕМНИ ABT-3000
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
Кольцевой
2000
1600
4800
10
SV2000101
С двумя
концевиками
2000
1600
4800
0,5 + 9,5
SV2000102
Рабочий конец
2000
1600
4800
9,5
SVTP2000
Храповый механизм
+ короткий конец
2000
1600
4800
0,5
SVKKP2000
Храповый механизм
SVKI2035
Короткий конец
2000
1600
4800
0,4
SVKP2000
Нержав. с двумя
концевиками
2000
1600
4800
0,5 + 9,5
SV2000102R
СТЯЖНЫЕ РЕМНИ ABT-3500
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
Кольцевой
3500
2500
5000
10
SV3500101
С двумя концевиками
3500
2500
5000
0,5 + 9,5
SV3500102
Рабочий конец
3500
2500
5000
9,5
SVTP3500
Храповый механизм +
короткий конец
3500
2500
5000
0,5
SVKKP3500
Храповый механизм
SVKI2035
Короткий конец
3500
2500
5000
0,4
SVKP3500
Нержав. с двумя
концевиками
3500
2500
5000
0,5 + 9,5
SV3500RST
для крепления тяжелых грузов на
•
грузовых автомобилях
стандарт. концевики - стальные
•
двойные крюки
прочность на разрыв ленты
•
шириной 50 мм - 7500 кг
материал ленты- 100% полиэстер
•
варианты концевиков: K, L, M, N, IXI
•
модель «ERGO» с системой
•
натяжения книзу, концевики
и храповой механизм из
нержавеющей стали,
модель “ABS" со ступенчатой
•
регулировкой храпового
механизма, что предотвращает
падение или скатывание груза
ERGO
РЕМНИ КРЕПЛЕНИЯ
УГЛОВЫЕ ПОДКЛАДКИ ДЛЯ РЕМНЕЙ -> СМОТРИТЕ В РАЗДЕЛЕ 12
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
Кольцевой
3000
2000
5000
10
SV3000101
С двумя
концевиками
3000
2000
5000
0,5 + 9,5
SV3000102
Рабочий конец
3000
2000
5000
9,5
SVTP3000
Храповый механизм
+ короткий конец
3000
2000
5000
0,5
SVKKP3000
Храповый механизм
SVKI2235Р
Короткий конец
3000
2000
5000
0,4
SVKP3000
для крепления тяжелых грузов
•
на грузовых автомобилях
стандарт. концевики - стальные
•
двойные крюки
прочность на разрыв ленты
•
шириной 50 мм - 6000 кг
материал ленты- 100%
•
полиэстер
варианты концевиков: K, L, M,
•
N, IXI
для крепления тяжелых грузов на
•
грузовых автомобилях
стандарт. концевики - стальные
•
двойные крюки
прочность на разрыв ленты
•
шириной 50 мм - 4800 кг
материал ленты- 100% полиэстер
•
варианты концевиков: K, L, M, N,
•
IXI
концевики и храповой механизм
•
из нержавеющей стали
стандартные ремни упакованы в
•
пластиковые пакеты с нанесённым
штрих - кодом
в ящике по 10 шт
•
back006
11
11 - 5
СТЯЖНЫЕ РЕМНИ ABT-7000
для крепления супертяжелых
•
грузов на грузовых автомобилях,
судах, прицепах и т.д.
стандарт. концевики - стальные
•
двойные крюки
ширина ленты 75 мм
•
материал ленты- 100% полиэстер
•
варианты концевиков: EL, S
•
СТЯЖНЫЕ РЕМНИ ABT-9000
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
Кольцевой
9000
6000
12000
6
SV900061
С двумя
концевиками
9000
6000
12000
0,5 + 5,5
SV900062
Рабочий конец
9000
6000
12000
5,5
SVTP9000
Храповый механизм
+ короткий конец
9000
6000
12000
0,5
SVKKP9000
Храповый механизм
SVKI9000
Короткий конец
9000
6000
12000
0,5
SVKP9000
СТЯЖНЫЕ РЕМНИ ABT-15000 / 20000
для крепления супертяжелых
•
грузов на судах
стандарт. концевики - кованные
•
крюки
ширина ленты 100 мм
•
материал ленты- 100% полиэстер
•
варианты концевиков: EL, S
•
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками
7500
7500
15000
0,5 + 2,0
SV150252
С двумя
концевиками.
10000
10000
20000
0,5 + 2,0
SV200252
Храповый
механизм
SVKI20
Ключ-трещетка
SIVKI28
для крепления супертяжелых грузов
•
на судах
стандарт. концевики - кованные
•
крюки
ширина ленты 60 мм
•
материал ленты- 100% полиэстер
•
варианты концевиков: EL, S
•
Ключ-трещетка
РЕМНИ КРЕПЛЕНИЯ
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
Кольцевой
7000
5000
10000
6
SV700061
С двумя
концевиками
7000
5000
10000
0,5 + 5,5
SV700062
Рабочий конец
7000
5000
10000
5,5
SVTP7000
Храповый механизм
+ короткий конец
7000
5000
10000
0,5
SVKKP7000
Храповый механизм
SVKI7000
Короткий конец
7000
5000
10000
0,5
SVKP7000
back007
11
11 - 6
СТЯЖНЫЕ РЕМНИ ABT-100 ДЛЯ ТРЕЙЛЕРОВ
Тип
ремня
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками
10000
0,5 + 2,5
SV10032
для крепления трейлеров на судах и трейлерах
•
стандарт. концевики - кованные крюки / типа
•
“слон"
ширина ленты 50 мм
•
материал ленты- 100% полиэстер
•
СТЯЖНЫЕ РЕМНИ ABT-200 ДЛЯ ТРЕЙЛЕРОВ
Тип
ремня
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками
20000
0,5 + 2,0
SV200252L
для крепления трейлеров на судах и трейлерах
•
стандарт. концевики - кованные крюки / типа
•
“слон"
ширина ленты 75 мм
•
материал ленты- 100% полиэстер
•
МНОГОФУНКЦИОНАЛЬНЫЙ СТЯЖНОЙ РЕМЕНЬ - ЛЕБЁДКА STRAPULLI 1500
лента проходит через натяжное устройство, что позволяет использовать как таль
•
для подъем груза, как лебедка - тяговое устройство
стандарт. концевики - стальные двойные крюки с защелками
•
прочность на разрыв ленты шириной 35 мм - 3000 кг
•
материал ленты- 100% полиэстер
•
варианты концевиков: K, M
•
удобное средство для крепления и подъема грузов
•
на автотранспорте
РЕМНИ КРЕПЛЕНИЯ
УГЛОВЫЕ ПОДКЛАДКИ ДЛЯ РЕМНЕЙ -> СМОТРИТЕ В РАЗДЕЛЕ 12
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Грузоподъём-
ность
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками
1500
1000
200
2500
4,5+0,5
STRAP1500

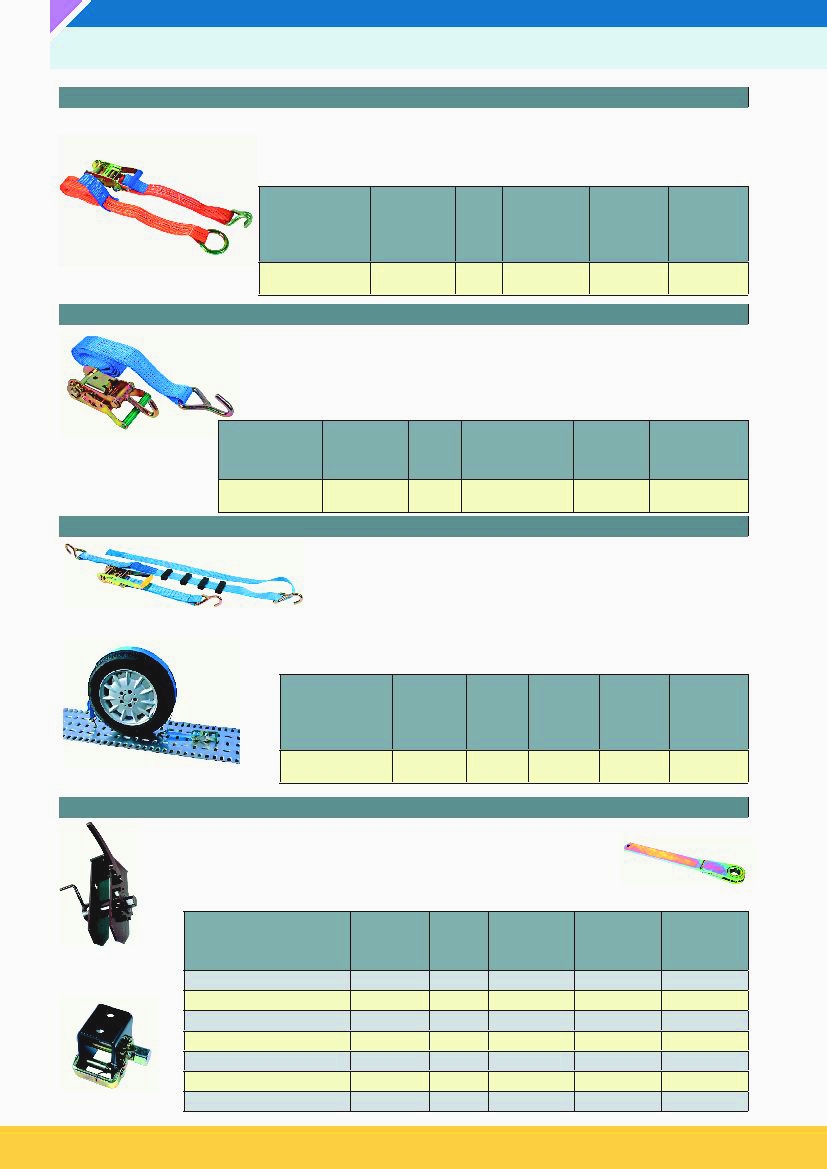

back008
11
11 - 7
РЕМНИ ДЛЯ КРЕПЛЕНИЯ АВТОМОБИЛЕЙ AU-1500
РЕМНИ ДЛЯ КРЕПЛЕНИЯ АВТОМОБИЛЕЙ AU-2000
РЕМНИ ДЛЯ КРЕПЛЕНИЯ АВТОМОБИЛЕЙ AU-2000K
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую, кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками
2000
1500
3000
0,5+1,5
SVAU2000
для крепления автомобилей к автомобильным трейлерам
•
концевики соответствуют крепежным отверстиям трейлеров
•
один концевик закреплен прямо к храповому механизму
•
прочность на разрыв ленты шириной 50 мм - 4800 кг
•
материал ленты- 100% полиэстер
•
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками
2000
1500
3000
1,5+0,3
SVAU2000K
для крепления автомобилей к автомобильным трейлерам
•
концевики соответствуют крепежным отверстиям трейлеров
•
крепление колеса производится в плоскости его вращения
•
на рабочий конец ремня надевается резиновая стопорная подкладка
•
(1 длинная) или (4 коротких), которые затормаживают колесо
соприкасаясь с его протектором
прочность на разрыв ленты шириной 50 мм - 4800 кг
•
материал ленты- 100% полиэстер
•
РЕМНИ ДЛЯ КРЕПЛЕНИЯ АВТОМОБИЛЕЙ / РЕМЕННЫЕ ЛЕБЁДКИ
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками
1500
1250
2500
0,5+1,5
SVAU1500
для крепления автомобилей на платформах трейлеров
•
крепление за колеса автомобилей
•
прочность на разрыв ленты шириной 35 мм - 3000 кг
•
материал ленты- 100% полиэстер
•
РЕМЕННЫЕ КРЕПЁЖНЫЕ ЛЕБЁДКИ
Тип
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
кг
Стандарт.
длина
м
Код
изделия
SIV – 3500K
3500
2500
5000
10
SIV3500K10
SIV – 2000K
2000
1600
4800
10
SIV2000K10
SIV – 2000P
2000
1600
4000
10
SIV2000P10
Ремень для лебёдки 3500
3500
2500
7500
10
VV350010
Ремень для лебёдки 2000
2000
1600
4800
10
VV200010
только SIV – 2000/3500K
5000
-
SIV2035K
только SIV – 2000P
4000
-
SIV2000P
SIV-3500/2000K
SIV-2000P
для крепления грузов на лесовозах, автомобилях, в полуприцепах,
•
перевозящих длинномерный груз
стандартные концевики лебедок – двойной стальной крюк
•
ширина ленты 50 мм
•
материал ленты- 100% полиэстер
•
Ключ-трещетка
Код изделия: SIVKI28
back009
11
11 - 8

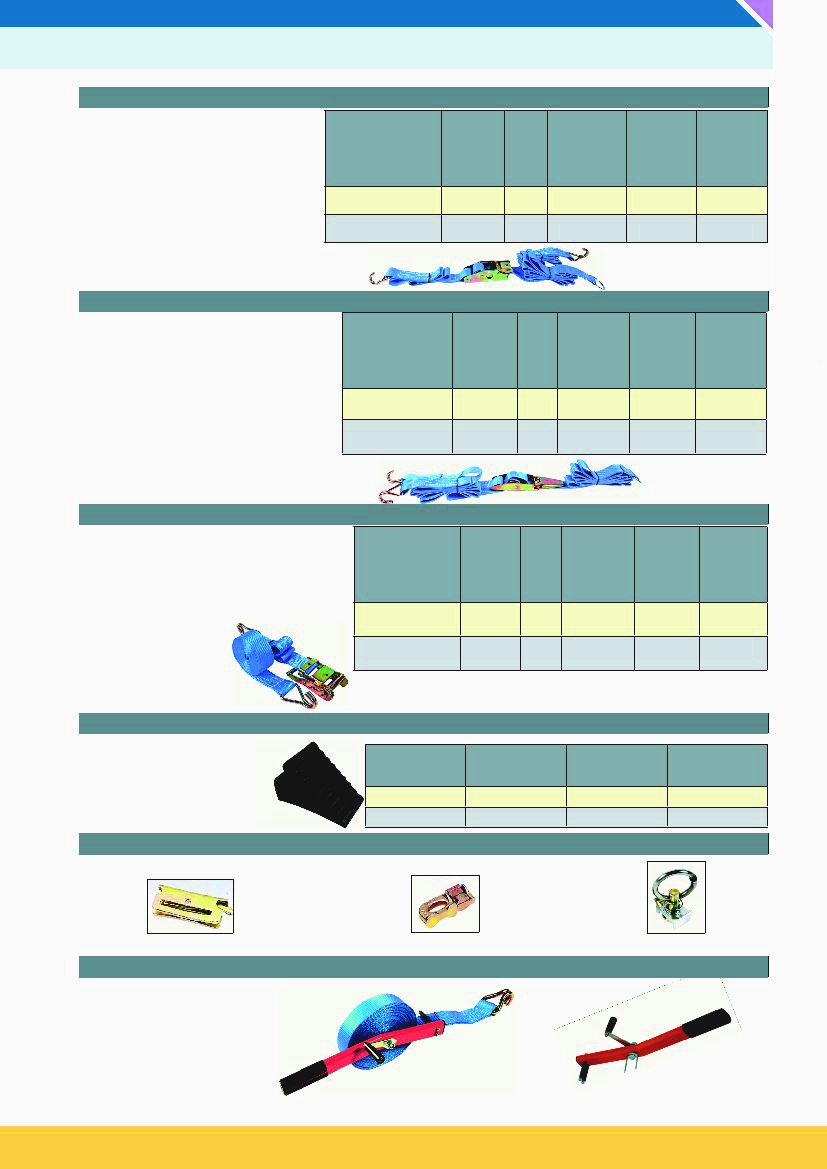

РЕМНИ КРЕПЛЕНИЯ ABT-1100
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками/ 4м
1100
800
1600
1,0 + 3,0
SV11004
С двумя
концевиками/ 6м
1100
800
1600
1,0 + 5,0
SV11006
для крепления грузов к крепёжным
•
направляющим в автомобилях с
закрытым кузовом
быстрый замок c предварительной
•
центровкой
стандартные концевики - стальные
•
двойные крюки
прочность на разрыв ленты
•
шириной 45 мм - 3000 кг
материал ленты- 100% полиэстер
•
РЕМНИ КРЕПЛЕНИЯ ABT-1100T
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками 4 м
1100
1100
2200
1,0 + 3,0
SV1100T4
С двумя
концевиками 6м
1100
1100
2200
1,0 + 5,0
SV1100T6
для крепления грузов к крепёжным
•
направляющим в автомобилях с
закрытым кузовом
быстрый замок "TENDEX"
•
стандартные концевики - стальные
•
двойные крюки
прочность на разрыв ленты шириной 45
•
мм - 3000 кг
материал ленты- 100% полиэстер
•
РЕМНИ КРЕПЛЕНИЯ ABT-1100R
Тип
ремня
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
напрямую
кг
Стандарт.
длина
м
Код
изделия
С двумя
концевиками 4м
1100
800
1600
1,0 + 3,0
SVR11004
С двумя
концевиками 6м
1100
800
1600
1,0 + 5,0
SVR11006
для крепления грузов к крепёжным
•
направляющим в автомобилях с закрытым
кузовом
замок с храповым механизмом
•
стандартные концевики - стальные
•
двойные крюки
прочность на разрыв
•
ленты шириной 45 мм
- 3000 кг
материал ленты- 100%
•
полиэстер
РЕМНИ КРЕПЛЕНИЯ
удобное устройство с
•
направляющими для намотки
ремней крепления
экономит рабочее время
•
вес 0,8 кг
•
Код изделия: RULLARIMT
УГЛОВЫЕ ПОДКЛАДКИ ДЛЯ РЕМНЕЙ -> СМОТРИТЕ В РАЗДЕЛЕ 12
УСТРОЙСТВО НАМОТКИ РЕМНЕЙ КРЕПЛЕНИЯ
КОНЦЕВИКИ ДЛЯ РЕМНЕЙ КРЕПЛЕНИЯ
Варианты концевиков
Модель C (рельсовый комбинированный) Модель P (для вертикальных направляющих) Модель E (EP18)
Тип
Размеры
Вес
кг
Код
изделия
KIILA 1
240x140x100
2
PYKPIENI
KIILA 2
290x150x190
6
PYKISO
полностью резиновая
•
колодка, может быть
шипованная
два размера
•
ПРОТИВООТКАТНЫЕ УПОРЫ ПОД КОЛЁСА
back010
11
11 - 9
КОНЦЕВИКИ ДЛЯ РЕМНЕЙ КРЕПЛЕНИЯ
Модель крюка
Прочность
на разрыв
кг
Ширина
ленты
мм
Код
изделия
Двойной крюк
10000
75
KO7510
Двойной крюк
8000
60
KO6010
Двойной крюк
5000
50
KO5005
Двойной крюк
3000
35
KO3503
Двойной крюк
1600
25
KO25016
Двойной крюк
800
25
KO25008
Двойной крюк + предохр.
3000
35
KOSA353IXI
Двойной крюк + предохр.
5000
50
KOSA505IXI
Треугольный крюк
5000
50
KOK505
Треугольный крюк
3000
50
KOK503
Балочный крюк
2000
50
KOPAL20
Балочный крюк
5000
50
KOPAL50
Балочный крюк
2500
50
KOPAL25
Рельсовый крюк
1600
50
KOKI5016
Рельсовый крюк пластин.
1600
50
KIKL5002
Рельсовый комбиноров.
2000
50
COM5002
Крюк с прямым креплен.
5000
50
KOS5005
Крюк с прямым креплен.
3000
35
KOS3503
Крюк с прямым креплен.
3000
50
KOS50031
Прямой карабинный
5000
50
KOKS503S
Развёрнутый карабинный
5000
50
KOK505K
Крюк с защелкой
5000
50
KOSA5005
Треуголный концевик
20000
60 / 75
KOL7515
Треуголный концевик
5000
50
KOL5005
Треуголный концевик
5000
50
KOL5005L
Треуголный (нержавеющ.)
5000
50
KOL5005R
Треуголный
6000
50
KOL5006LH
Кольцо
2500
35
KOL35025
Кольцо
1000
25
KOL2501
Треуголный конц. + крюк
15000
75
KOKO15
Литой крюк
15000
60 / 75
KO7515
Концевик для
вертикальных
направляющих самолетов
1800
25 – 50
EP18
Концевик для
вертикальных
направляющих самолетов
2500
25 – 50
EP25
Концевик типа “слон"
15000
50 – 60
EL15
back011
11
11 - 10

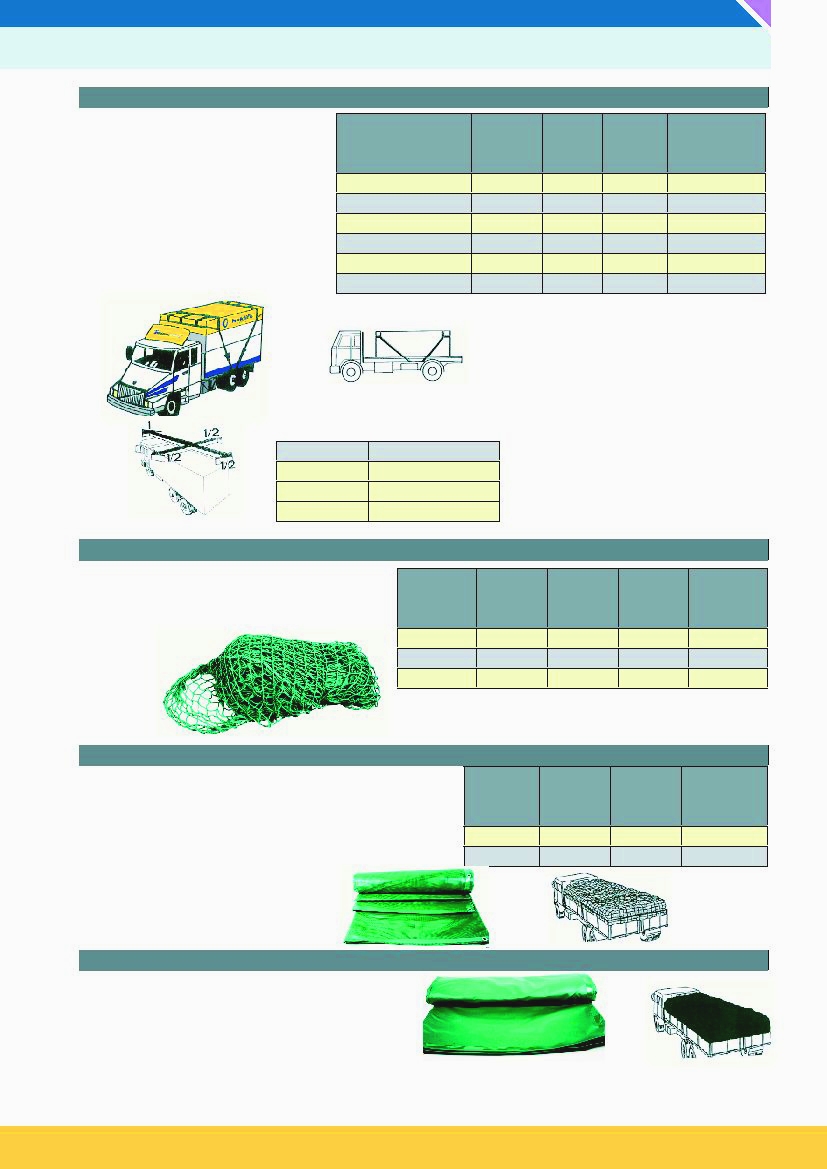

КРЕПЁЖНАЯ “СБРУЯ “ ABT
Тип
Рабочая
нагрузка
кг
Ширина
ленты
мм
Стандарт.
длина
м
Код
изделия
Весь комплект 4500
4500
50
9
SVVAL4500K
Весь комплект 7000
7000
50
9
SVVAL7000K
Весь комплект 14000
14000
75
9
SVVAL14000K
Только сбруя 4000
4500
50
9
SVVAL4500
Только сбруя 7000
7000
50
9
SVVAL7000
Только сбруя 14000
14000
75
9
SVVAL14000
Пример:
Вес груза 8 тн
Коэффициент сцепления между грузом и платформой
= 0,2
Сила сцепления 0,2 x 8 тн = 1,6 тн (16 kN)
Кроме сцепления необходимо добавить следующее:
- вперёд
8 тн - 1,6 тн = 6,4 тн (64 kN)
- вбок
4 тн - 1,6 тн = 2,4 тн (24 kN)
- назад
4 тн - 1,6 тн = 2,4 тн (24 kN)
8 тн
Величина силы сцепления зависит от шероховатости
соприкосаемых поверхностей и веса груза. Сцепление
значительно уменьшают лёд, загрязнение и влага.
Площадь соприкосаемых поверхностей не влияет на
силу трения.
Платформа
Коэф. сцепления
сухая
0,3
влажная
0,2
снежная
0,1
для крепления плит и пиломатериалов
•
стандартные концевики - двойные
•
крюки
материал ленты 100% полиэстер
•
применима для штабелей шириной 2 –
•
2,8 м
варианты концевиков: K, L, M
•
в поставку входит «сбруя»+ 2 храповых
•
механизма с двумя концевиками на обе
стороны
изготовляем крепежные «сбруи» на
•
заказ
КАНАТНАЯ СЕТЬ
ПВХ - ПОКРОВНАЯ СЕТЬ
ПВХ - СПЛОШНОЕ ПОКРЫТИЕ
Размер сети
м
Диаметр
каната
мм
Размер
ячейки
мм
Вес
кг
Код
изделия
3,5 x 5
3,0
40
2,4
KUV35540
3,5 x 6
3,0
40
2,8
KUV35640
3,5 x 7
3,0
40
3,3
KUV35740
Размер сети
м
Размер
ячейки
мм
Вес
кг
Код
изделия
3,5 x 6
2
7,4
KUV356PVC
3,5 x 7
2
8,6
KUV357PVC
крепежные канаты 1,5 м (отдельные) входят в
•
поставку с сетью
на заказ любые размеры
•
прочное высококачественное покрытие грузов
•
вес 500 г / м
•
2
крепежные тросики приблизит. 1,5 м, входят в
•
поставку с покрытием (отдельные)
для крепления покрытия можно также использовать
•
крепежную резинку
два размера, поставляются и другие размеры на заказ
•
цвета: синий , зеленый , коричневый и желтый
•
Код изделия:
KUP4060 (4x6 м)
KUP4070 (4x7 м)
KUP500 (на заказ другие размеры)
металлическая окантовка отверстий,
•
находящихся приблизительно на
расстоянии 1 м друг от друга по
периметру сети
крепежные тросики приблизит. 1,5 м,
•
входят в поставку с покровной сетью
(отдельные)
для крепления покрытия можно также
•
использовать крепежную резинку
поставляются и другие размеры
•
КРЕПЛЕНИЕ ГРУЗОВ / КРЕПЁЖНЫЕ СЕТИ, ПВХ ПОКРЫТИЕ

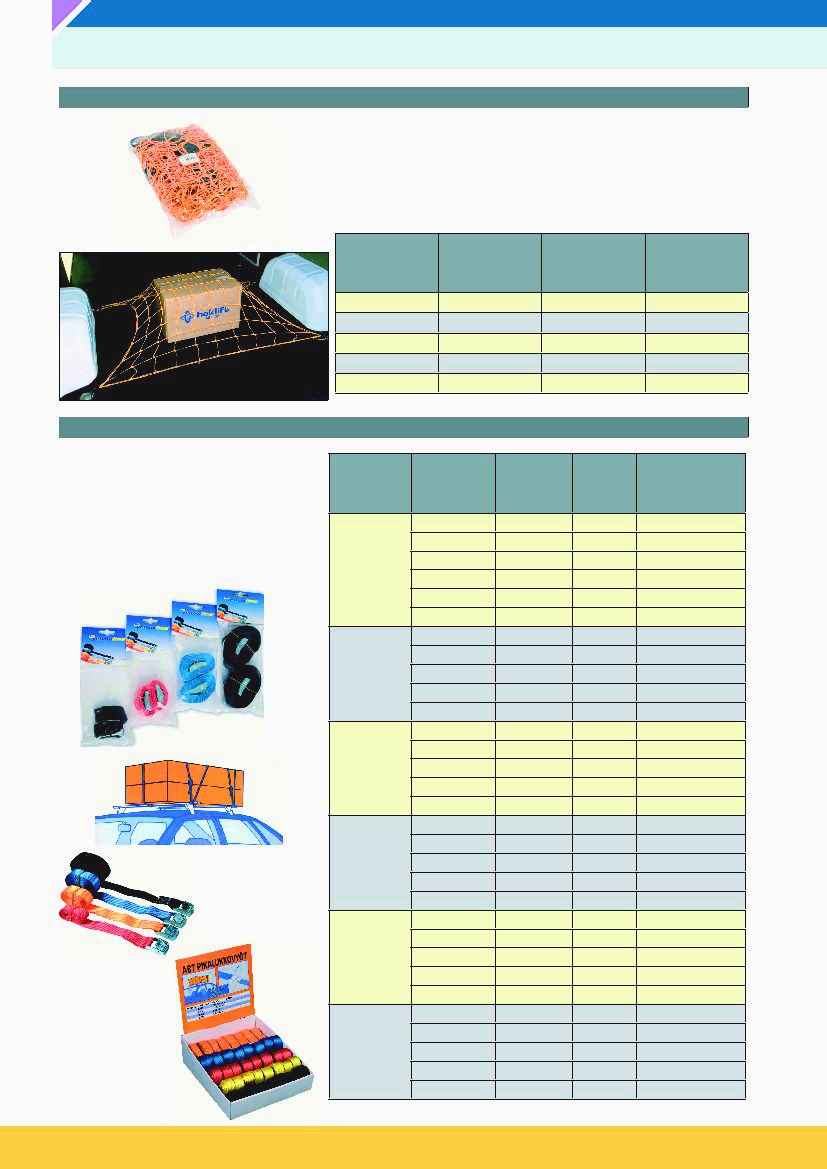

back012
11
11 - 11
Тип
Прочность
на разрыв
кг
Ширина
ленты
мм
Стандарт.
длина
м
Код
изделия
PL-250
250
25
0,5
SVPL25005
250
25
1,0
SVPL2501
250
25
2,0
SVPL2502
250
25
3,0
SVPL2503
250
25
4,0
SVPL2504
250
25
5,0
SVPL2505
PL-250
2 шт /
пакет
250
25
0,5
SVPL25005IPV
250
25
1,0
SVPL2501IPV
250
25
2,0
SVPL2502IPV
250
25
3,0
SVPL2503IPV
250
25
5,0
SVPL2505IPV
PL-450
450
25
1,0
SVPL4501
450
25
2,0
SVPL4502
450
25
3,0
SVPL4503
450
25
4,0
SVPL4504
450
25
5,0
SVPL4505
PL-750
750
25
1,0
SVPL7501
750
25
2,0
SVPL7502
750
25
3,0
SVPL7503
750
25
4,0
SVPL7504
750
25
5,0
SVPL7505
PL-1000
1000
35
1,0
SVPL11001
1000
35
2,0
SVPL11002
1000
35
3,0
SVPL11003
1000
35
4,0
SVPL11004
1000
35
5,0
SVPL11005
Ассортимент
набора
PL-250
250
25
8 шт / 1,0
SVPL250LA
8 шт / 1,5
8 шт / 2,0
8 шт / 2,5
8 шт / 3,5
применяются как в промышленности так
•
и в домашнем хоз-ве
четыре размера
•
материал ленты 100% полиэстер
•
возможны поставки ремней других длин
•
с различными концевиками. Ремни с
раб. нагрузкой 250 кг упакованы по 2
штуки в пакеты со штрих- кодом
РЕМНИ КРЕПЛЕНИЯ ABT С ПРУЖИННЫМИ ЗАМКАМИ
РЕМНИ КРЕПЛЕНИЯ С ПРУЖИННЫМИ ЗАМКАМИ
ABT ЭЛАСТИЧНЫЕ КРЕПЁЖНЫЕ СЕТИ
пять размеров с прикреплёнными крюками
•
для крепления при транспортировке разных малогабаритных
•
грузов в автомобилях, на автоприцепах, мотоциклах, и т.д.
эластичный материал принимает форму груза
•
Размер сети
без растяжения
м
Размер сети
с растяжением
м
Вес
кг
Код
изделия
0,3 x 0,3
0,45 x 0,45
0,15
KUV33VEN
0,45 x 0,45
0,65 x 0,65
0,20
KUV4545VEN
1,0 x 1,0
1,45 x 1,45
0,50
KUV1VEN
1,0 x 1,5
1,45 x 2,3
0,80
KUV115VEN
1,5 x 2,0
2,3 x 3,0
1,40
KUV152VEN

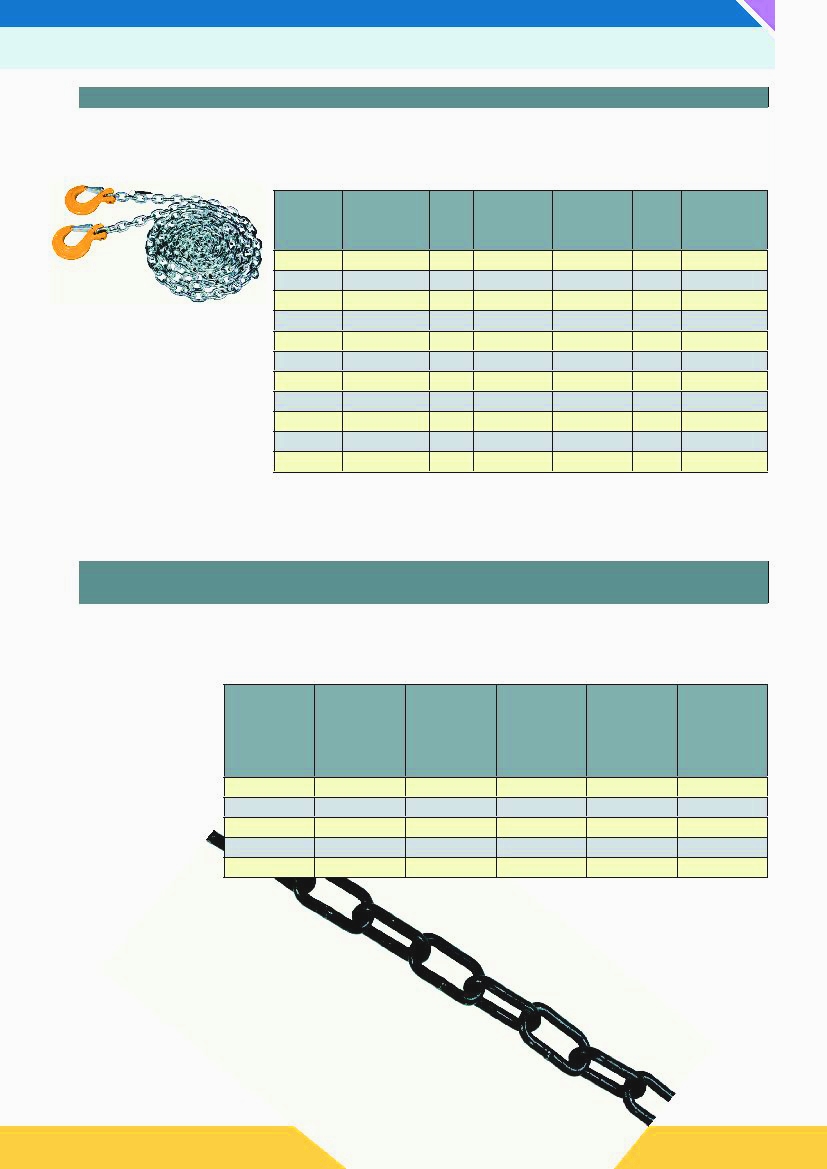

back013
11
11 - 12
Диаметр
звена цепи
мм
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
кг
Стандарт.
длина
м
Вес
кг
Код
изделия
6 (L-8)
3200
2250
4500
5
4,6
SIK0605
8 (L-8)
5700
4000
8000
5
8,4
SIK0805
10 (L-8)
9000
6300
12600
5
12,7
SIK1005
13 (L-8)
15000
10600
21200
5
21,9
SIK1305
16 (L-8)
22900
16000
32000
5
34,6
SIK1605
6 (L-10)
4000
2800
5600
5
4,7
SIKE0605
8 (L-10)
7140
5000
10000
5
8,6
SIKE0805
10 (L-10)
11420
8000
16000
5
13,0
SIKE1005
13 (L-10)
19140
13400
26800
5
22,5
SIKE1305
16 (L-10)
28570
20000
40000
5
34,4
SIKE1605
для крепления особо тяжелого груза на судах и платформах
•
стандартные концевики: крюки с защелкой
•
короткозвенная цепь (класс стали –8 или 10)
•
на заказ различные длины
•
КРЕПЁЖНЫЕ ЦЕПИ - НАЙТОВЫ
КРЕПЁЖНЫЕ ЦЕПИ - НАЙТОВЫ ДЛЯ КРЕПЛЕНИЯ ГРУЗОВ НА КОРАБЛЯХ И ЛЕСОВОЗАХ
КРЕПЛЕНИЯМИ ТИПА “МЕДВЕДЬ"
Диаметр
звена цепи
(внутр. шир. х
внутр. длина)
мм
Рабочая
нагрузка
кг
LC
кг
Прочность
на разрыв
кг
Вес
кг
Код
изделия
6 (10x35)
3200
2250
4500
0,65
SIK06P
9 (16x57)
7100
5000
10000
1,50
SIK09P
11 (18x66)
10900
7500
15000
2,10
SIK11P
13 (22x81)
15100
10500
21000
2,90
SIK13P
16 (27x88)
22800
16000
32000
4,60
*SIK16P
для автоматического крепления особо тяжелого груза на лесовозах и судах
•
на заказ различные длины с разными концевиками
•
цепь длиннозвенная (класс стали – 8)
•
* Звёздочкой отмеченные изделия со сроком поставки 2-3 недели.
КРЕПЁЖНЫЕ ЦЕПИ
Натяжные устройства на стр.11

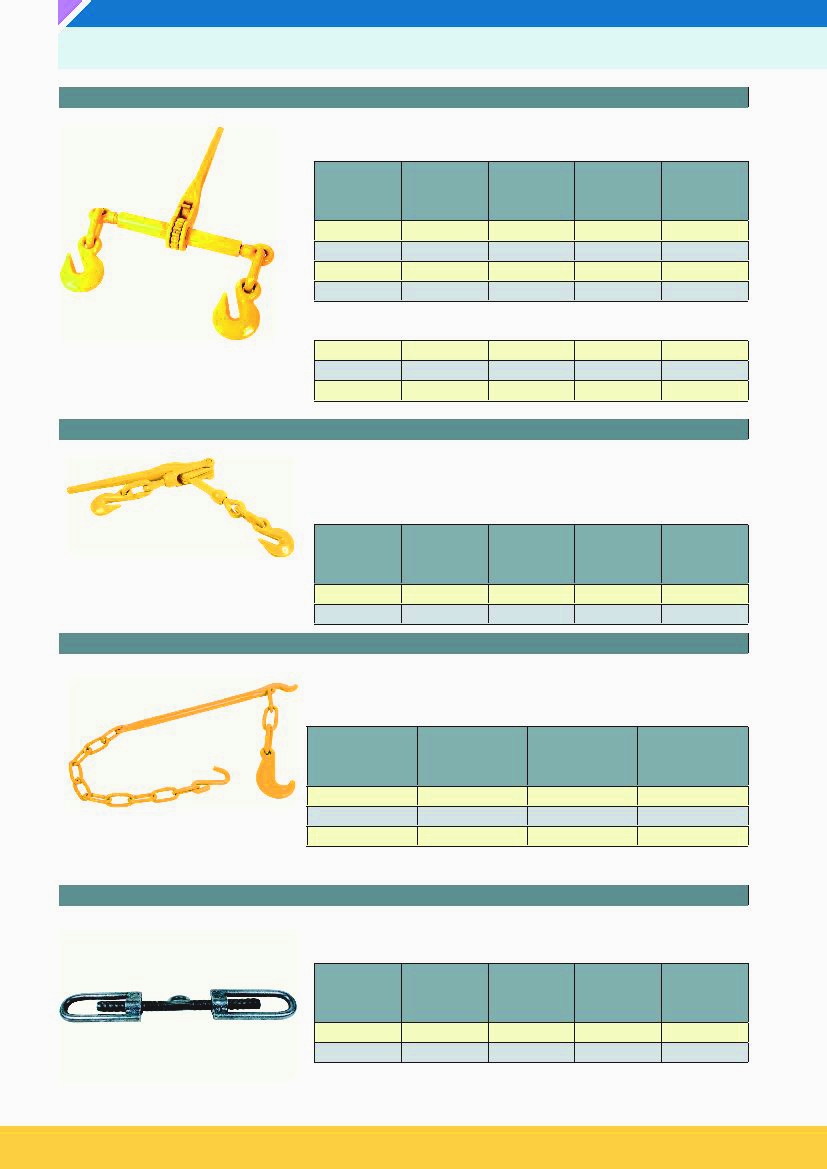

back014
11
11 - 13
ВАНТОВЫЕ НАТЯЖНЫЕ УСТРОЙСТВА
Диаметр
звена цепи
мм
Прочность
на разрыв
кг
Запас
натяжения
мм
Вес
кг
Код
изделия
6
4000
150
1,6
VA6
8
8600
150
4,8
VA8
10 - 13
15000
150
5,8
VA1013
13 - 16
21000
150
6,5
VA16
для короткозвенных цепей
•
с переключателем направления вращения и с укорачивающими
•
крюками
РЫЧАГ НАТЯЖНОЙ
Диаметр
звена цепи
мм
Прочность
на разрыв
кг
Запас
натяжения
мм
Вес
кг
Код
изделия
8
8600
120
3,8
PK810
10 – 13
15000
120
5,5
PK1013
для короткозвенных цепей
•
натяжение с помощью эксцентрикового рычага путем поворота
•
рукоятки
запас натяжения приблизительно 120 мм
•
РЫЧАГ ДЛЯ НАТЯЖЕНИЯ ЦЕПЕЙ - НАЙТОВЫХ ТИПА “МЕДВЕДЬ"
Диаметр
звена цепи
мм
Прочность
на разрыв
кг
Вес
кг
Код
изделия
9
10000
3,5
KAR09
11
15000
3,9
KAR11
13
20000
6,0
KAR13
для длиннозвенных крепежных цепей
•
для крепления корабельных грузов (не использовать в
•
автотранспорте)
ТАЛРЕП ТИПА “ГАМБУРГСКИЙ"
Диаметр
каната
мм
Прочность
на разрыв
кг
Диаметр
резьбы
Вес
кг
Код
изделия
12 –14
13000
M24
1,9
HAV13
16 - 18
20000
M27
3,0
HAV20
для натяжения стальных тросов при крепеже корабельных грузов
•
(запас натяжения около 240 мм)
НАТЯЖНЫЕ УСТРОЙСТВА ДЛЯ КРЕПЁЖНЫХ ЦЕПЕЙ - НАЙТОВЫХ
EN - стандартное натяжное устр-во
10
12600
145
5,5
VA10EN
13
20000
145
6,6
VA13EN
16
32000
300
10,5
VA16EN

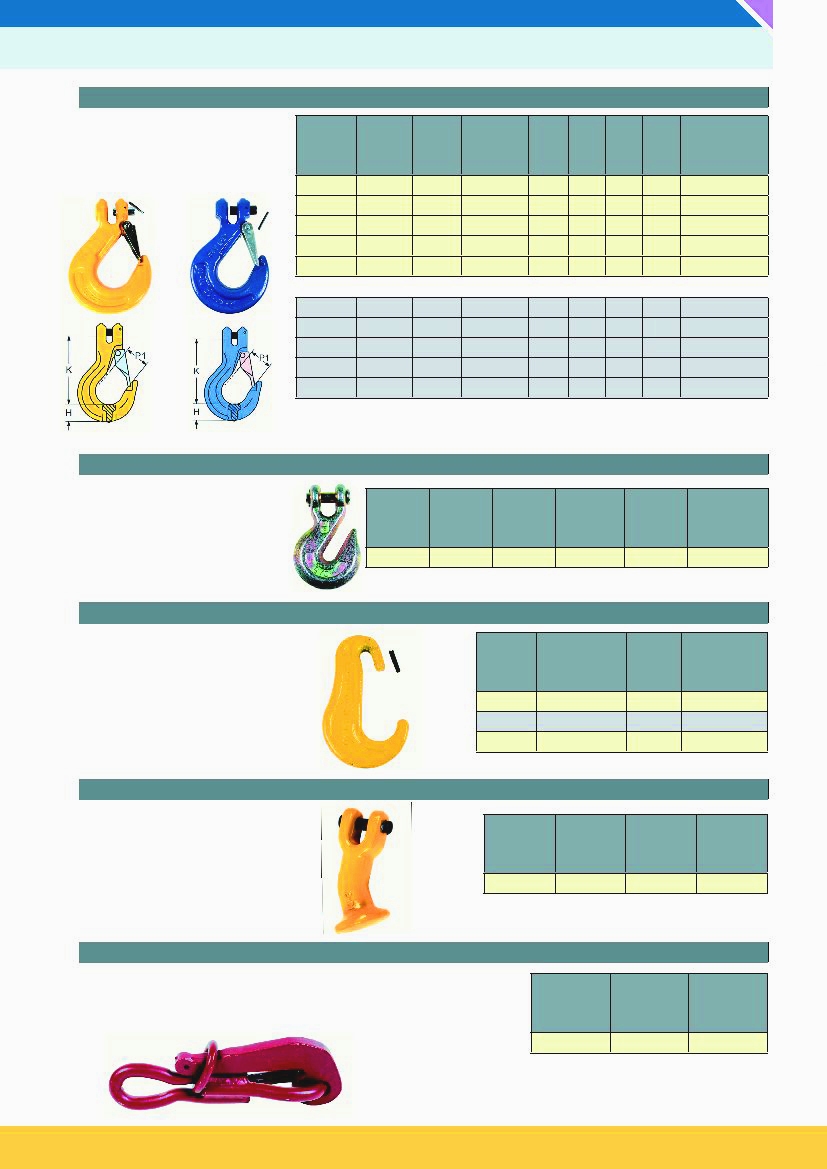

back015
11
11 - 14
КОНЦЕВИКИ ДЛЯ КРЕПЁЖНЫХ ЦЕПЕЙ - НАЙТОВЫХ
Для цепи
диаметр.
мм
Рабочая
нагрузка
кг
LC
тн
Прочность
на разрыв
тн
K
мм
H
мм
P1
мм
Вес
кг
Код
изделия
6 (L-8)
3,2
2,25
4,5
75
20
18
0,35
SALKH6
8 (L-8)
5,7
4,0
8,0
83
26
22
0,60
SALKH78
10 (L-8)
9,0
6,3
12,6
105
37
30
1,06
SALKH10
13 (L-8)
15,1
10,6
21,2
127
48
40
1,80
SALKH13
16 (L-8)
22,8
16,0
32,0
150
60
54
3,40
SALKH16
6 (L-10)
4,0
2,8
5,6
75,0 23,0
18
0,40
SALKAH1006
8 (L-10)
7,1
5,0
10,0
85,0 32,5
22
0,80
SALKAH1008
10 (L-10)
11,4
8,0
16,0
104,0 35,0
30
1,30
SALKAH1010
13 (L-10)
19,1
13,4
26,8
128,0 42,0
40
2,10
SALKAH1013
16 (L-10)
28,5
20,0
40,0
150,0 53,5
54
3,20
SALKAH1016
КРЮК ВИЛОЧНОГО СОЕДИНЕНИЯ С ПРЕДОХРАНИТЕЛЕМ
крюк крепится к цепи напрямую
•
без соединительного звена
класс стали – 8 или 10
•
не подвергать термообработке
•
ОТКРЫТЫЙ УКОРАЧИВАЮЩИЙ КРЮК ВИЛОЧНОГО СОЕДИНЕНИЯ
ОТКРЫТЫЙ КРЮК С СОЕДИНИТЕЛЬНЫМ ЗВЕНОМ
“СЛОНОВАЯ НОГА" С ВИЛОЧНЫМ СОЕДИНЕНИЕМ
КРЮК “ПЕЛИКАН" (ГЛАГОЛЬ-ГАК)
Для цепи
диаметр.
мм
Рабочая
нагрузка
кг
LC
тн
Прочность
на разрыв
тн
Вес
кг
Код
изделия
9 / 10
9
6,3
12,6
0,3
AKOH1/2
крюк крепится к цепи напрямую
•
без соединительного звена
для укорачивания 9 и 10 мм
•
крепежных цепей
не подвергать термообработке
•
Для цепи
диаметр.
мм
Прочность
на разрыв
тн
Вес
кг
Код
изделия
9
10
0,5
AKOHS09
11
15
0,9
AKOHS11
13
21
1,1
AKOHS13
Для цепи
диаметр.
мм
Прочность
на разрыв
тн
Вес
кг
Код
изделия
9/11/13
20
0,8
ELH20
крепится к цепи напрямую
•
для длиннозвенных цепей
•
не подвергать
•
термообработке
крюк крепится к цепи
•
напрямую
для длиннозвенных цепей
•
не подвергать термообработке
•
Прочность
на разрыв
тн
Вес
кг
Код
изделия
17
1,6
PELISH16
за счет удара быстро открывающийся крюк / расцепляющийся крюк
•
для цепей или стальных канатов
•
не подвергать термообработке
•

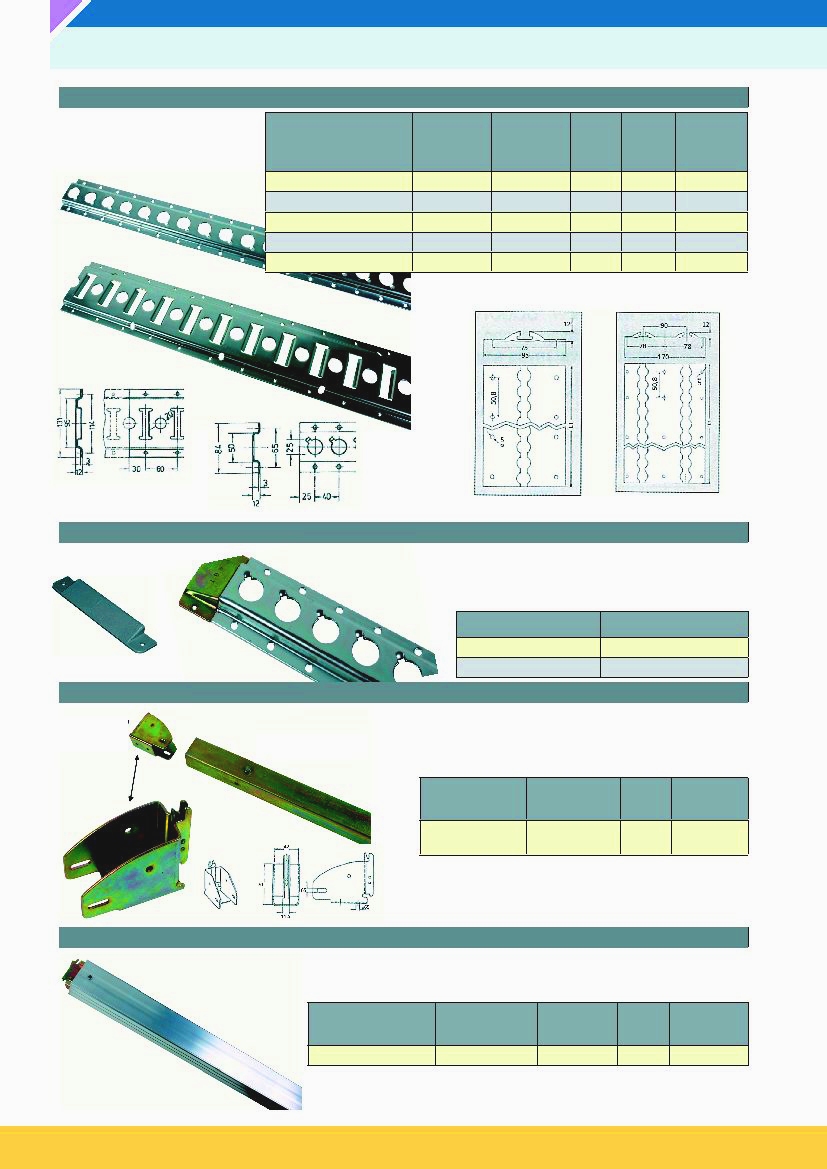

back016
11
11 - 15
КРЕПЁЖНЫЕ НАПРАВЛЯЮЩИЕ
пять видов
•
большой выбор специальных
•
направляющих
* Звёздочкой отмеченные изделия со сроком поставки
2 недели
Тип
Рабочая
нагрузка
кг
Прочность
на разрыв
кг
Длина
м
Вес
кг
Код
изделия
Стальная с отверст.
1000
2000
3,05
5,50
SIRK1000
Стальная комбинир.
1000
2000
3,00
8,00
SICO3T
Алюмин. комбинир.
1000
2000
3,00
3,30
SICO3A
Вертик.алюмин. 1 рядн
1500
3000
1,96
1,10
*SIPY1R
Вертик.алюмин. 2 рядн
1500
3000
1,96
2,00
*SIPY2R
Комбинированная
направляющая
направляющая с
отверстиями
Тип
Код изделия
Направл. с отвер.
SIRKPAA
Комбиниров.направл.
SICOPAA
1-рядная
2-рядная
ПРОМЕЖУТОЧНЫЙ КРОНШТЕЙН ДЛЯ КОМБИНИРОВАННЫХ НАПРАВЛЯЮЩИХ
стальной концевик для
•
направляющей с отверствиями
концевик (ABS-пластмасса) для
•
комбинир.направляющ
SIRKPAA
Тип
Макс. нагрузка
кг / пара
Вес
кг
Код
изделия
Промежуточный
кронштейн
300
0,7
VTKA300
позволяет оборудовать несколько ярусов
•
в качестве балки можно использовать
•
металлические или деревянные балки
БАЛКА ПРОМЕЖУТОЧНОГО УРОВНЯ ДЛЯ КОМБИНИРОВАННОЙ НАПРАВЛЯЮЩЕЙ
Тип
Макс. нагрузка
кг
Длина
Вес
кг
Код
изделия
Промежуточн.балка
700
2,46 -2,59
10,0
VTPCO700
позволяет оборудовать несколько ярусов
•
балка подходит для комбинированной направляющей
•
КРЕПЁЖНЫЕ НАПРАВЛЯЮЩИЕ И АРМАТУРА
SICOPAA
КОНЦЕВИКИ ДЛЯ КРЕПЛЕНИЯ НАПРАВЛЯЮЩИХ
направляющая с
отверстиями
промежуточн
кронштейн
VTKA300
опорная штанга
(квадратная) KTU400N

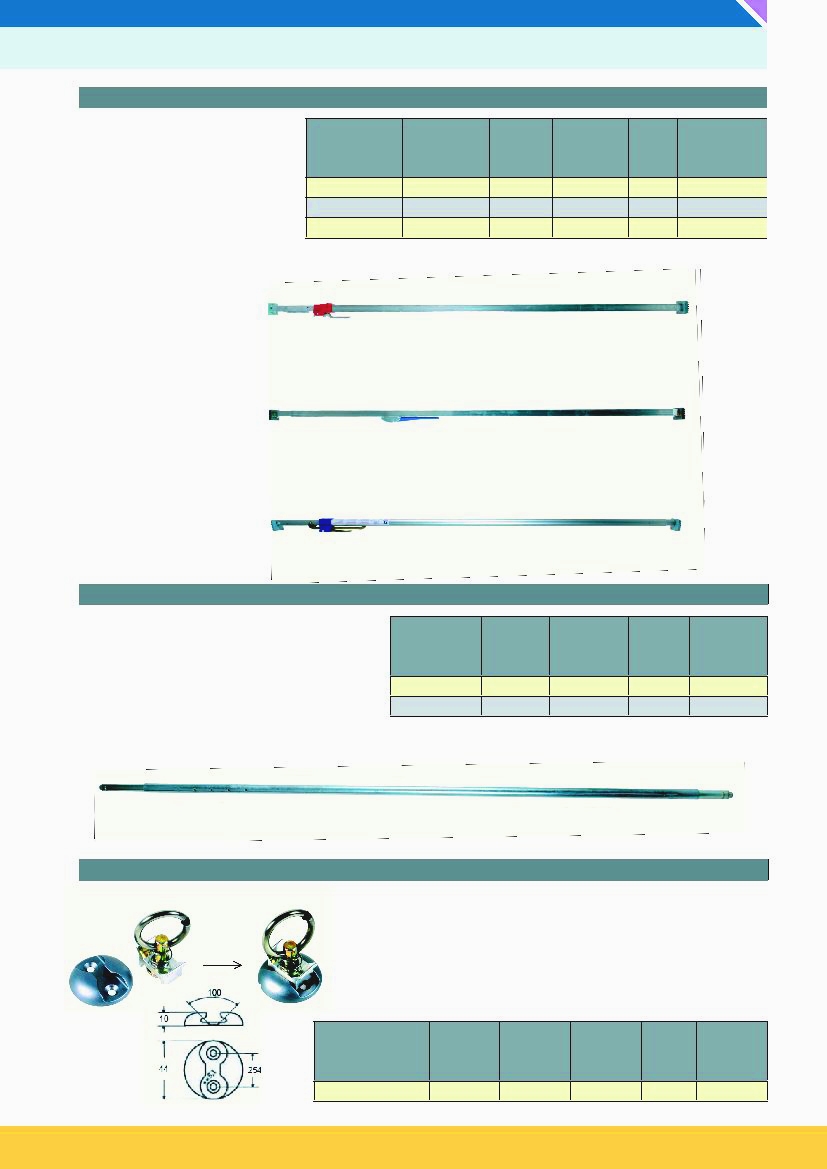

back017
11
11 - 16
ШТАНГИ ОПОРНЫЕ
ОБОРУДОВАНИЕ ДЛЯ ФИКСАЦИИ ГРУЗОВ
Тип
Размер
м
Форма
Максим.
нагрузка
кг
Вес
кг
Код
изделия
Механическая
2,35-3,2
круглая
300
6,0
KTTU300P
Механическая
2,35-3,1
квадрат.
300
7,0
KTTU300
Газовая
2,30-3,1
квадрат.
300
7,0
KTTU300GAS
для крепления грузов в закрытых
•
и открытых автомашинах,
устанавливаются как
горизонтально, так и вертикально
два типа: механический и с
•
газовой пружиной
квадратное или круглое сечение
•
для круглых штырей имеются
•
основания
KTTU300
Материал
Размер
м
Максим.
нагрузка
кг
Вес
кг
Код
изделия
Сталь
2,22-2,6
400
4,5
KTU400PT
Aлюминий
2,22-2,6
400
9,0
KTU400PA
концы штанги входят в отверстия крепёжных
•
направляющих
распор штанги осуществляется внутрь
•
встроенной пружиной
ШТАНГА ОПОРНАЯ КРУГЛАЯ
KTTU300GAS
KTTU300P
ФИТИНГИ EP-1800
Тип
Рабочая
нагрузка
кг
Прочность
на разрыв
кг
Способ
крепления
Вес
кг
Код
изделия
наружный фитинг
900
1800
шуруп
0,02
KIP1800
фитинг с шурупами крепится к концевикам ЕР 18 (стр.
•
11-8)
высокая прочность при малых размерах
•
EP18
back018
11
11 - 17

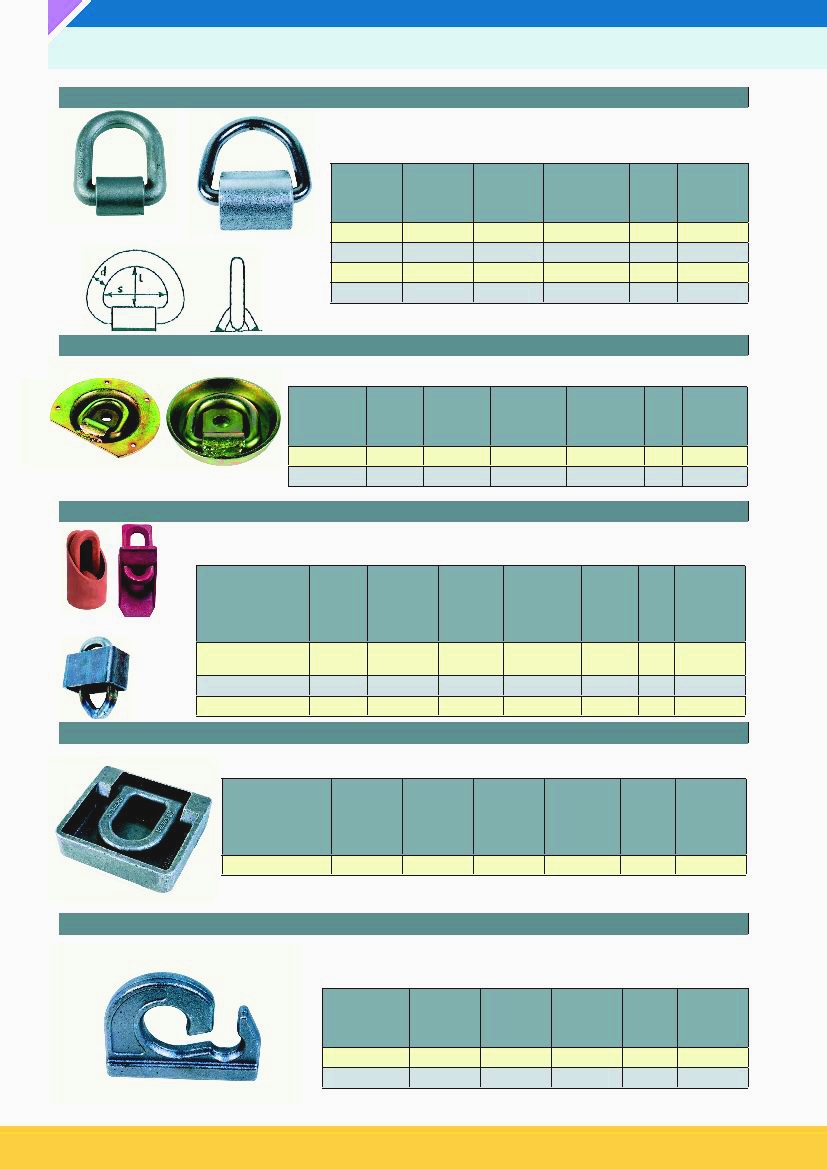

ФИТИНГИ ДЛЯ КРЕПЛЕНИЯ ГРУЗОВ
KIP-4000 И -4000R
Тип
Рабочая
нагрузка
кг
Прочность
на разрыв
кг
Способ
крепления
диаметр
x
высота
мм
Вес
кг
Код
изделия
Утапливаем. 2000
4000
болт
82,0 x 19,0 0,15
KIP4000
Утапливаем. 2000
4000
болт/шуруп 120,0 x 18,5 0,15
KIP4000R
утапливаемая крепёжная петля, закрепляемая болтами/шурупами
•
KIP4000R
KIP4000
KIP-4000N / -8000N/P
Тип
Рабочая
нагрузка
кг
Прочность
на разрыв
кг
Способ
крепления
ширина
x
длина
x
высота
мм
Внутр.
ширина
петли
мм
Вес
кг
Код
изделия
Утаплив. /
прямоугольная
2000
4000
сварка
80 x 40 x 45
31
0,3
KIP4000N
Утаплив./квадрат
4000
8000
сварка
70 x 70 x 110
30
0,5
KIP8000N
Утаплив./круглая
4000
8000
сварка
63,5 O x 110
24
0,5
KIP8000P
привариваемая, утапливаемая до уровня платформы крепежная петля
•
можно использовать для перетяжки
•
KIP-7500
KIP-6000
Тип
Рабочая
нагрузка
кг
Прочность
на разрыв
кг
Способ
крепления
ширина
x
длина
x
высота
мм
Вес
кг
Код
изделия
Утаплив./квадрат
3750
7500
сварка
96 x 90 x 29
0,5
KIP7500
привариваемая, утапливаемая до уровня платформы крепежная петля
•
Тип
Рабочая
нагрузка
кг
Прочность
на разрыв
кг
Способ
крепления
Вес
кг
Код
изделия
Наружный
3000
6000
сварка
0,3
KIP6000
Наружный
3000
6000
болт
0,4
KIP6000P
привариваемый или прикручиваемый (коробчатый крюк)
•
применяется с треугольными концевиками
•
KIP4000N
KIP8000P KIP8000N
ПРИВАРИВАЕМЫЕ КРЕПЁЖНЫЕ ПЕТЛИ
Рабочая
нагрузка
кг
Прочность
на разрыв
кг
Способ
крепления
Размеры
d
x
s
x
l
Вес
кг
Код
изделия
5000
10000
сварка
20 X 75 X 60
0,8
KIPH10
10000
20000
сварка
25 X 75 X 85
1,2
KIPH20
18000
36000
сварка
25 X 100 X 70
2,9
KIPH36
33500
67000
сварка
35 X 140 X 70
5,3
KIPH67
для кораблей, платформ и т.д.
•
четыре размера
•
KIPH10-20
KIPH36-67
